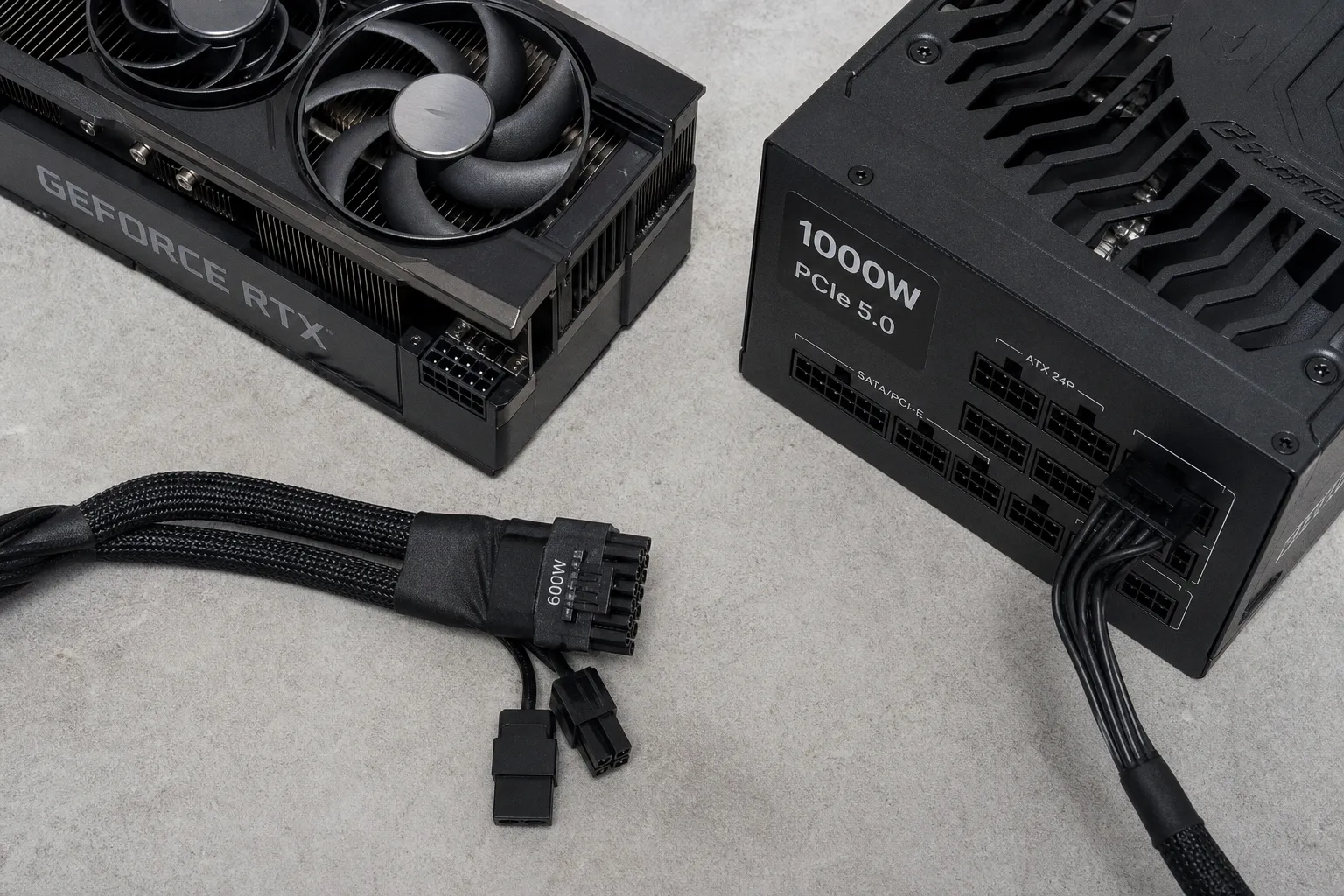

Проверяем совместимость видеокарты с блоком питания по 12VHPWR
Когда новая видеокарта наконец-то доставляется домой и вы аккуратно вынимаете её из антистатического пакета, приятное волнение от обновления может быстро смениться лёгкой тревогой: вместо привычных двух восьмиконтактных разъёмов на торце карты красуется один — компактный, с мелкими контактами, и рядом на коробке значится маркировка 12VHPWR. Именно в этот момент многие впервые задаются вопросом, который стоило бы задать на этапе выбора комплектующих: а совместим ли мой блок питания с этим коннектором — и если да, то как правильно всё подключить, чтобы через полгода не обнаружить оплавленный разъём? Историй о перегреве контактов за последние два года накопилось достаточно, чтобы отнестись к теме серьёзно, и в то же время не настолько, чтобы отказываться от перехода на новый стандарт. Давайте разберёмся по порядку — спокойно, без паники, но и без халатности.
---
Анатомия коннектора: почему плотный контакт важнее мощности блока питания
Стандарт 12VHPWR появился не на пустом месте. PCI-SIG — организация, которая задаёт спецификации для всей периферии персонального компьютера — разработала этот коннектор, чтобы заменить пару или тройку восьмиконтактных разъёмов одним компактным решением. Формально он способен передавать до 600 Вт по одному кабелю: 12 контактов плюс четыре служебных сигнальных пина, которые отвечают за «рукопожатие» между картой и блоком питания. На практике это означает, что карта «спрашивает» у блока, сколько мощности ему можно запросить, и блок подтверждает — или не подтверждает — готовность.
Но физика не обманешь. В каждом контакте проходит серьёзный ток, а площадь соприкосновения у пинов 12VHPWR значительно меньше, чем у старых восьмиконтактных разъёмов. Если контакт неплотный — даже на долю миллиметра — возникает повышенное переходное сопротивление, контакт греется, и пластик вокруг начинает размягчаться. Именно это механизм большинства задокументированных случаев оплавления: не перегрузка блока питания по мощности, а именно механически ненадёжный контакт.
Главный враг 12VHPWR — не недостаток мощности блока, а слабый физический контакт: даже минимальный люфт пина превращает разъём в миниатюрный нагреватель.
Это значит, что проверка совместимости начинается не с цифры «750 Вт» на корпусе блока питания, а с вопроса: поддерживает ли блок стандарт 12VHPWR на уровне разъёма и кабеля — нативно или через переходник? И если через переходник — то какой именно и насколько надёжно он садится в гнездо.
---
Нативный кабель или переходник: два сценария — и как выбрать верный
Есть два принципиально разных пути подключения видеокарты с разъёмом 12VHPWR.
Первый сценарий — блок питания стандарта ATX 3.0 (или обновлённого ATX 3.1), у которого в комплекте идёт нативный кабель 12VHPWR. Это значит, что один конец кабеля вставляется прямо в блок питания, другой — в видеокарту, и никаких промежуточных звеньев нет. Плюсы очевидны: меньше точек контакта, ниже риск плохого соединения, а сам блок питания изначально спроектирован под нагрузку, которую запрашивает карта.
Второй сценарий — у вас блок питания старого образца (ATX 2.x), без нативного разъём 12VHPWR, и вы используете переходник: с одной стороны он подключается к двум или трём восьмиконтактным коннекторам блока, с другой — в видеокарту. Такие переходники идут в комплекте с самими видеокартами (NVIDIA включала их в коробки с RTX 40-й серии), и производители блоков питания тоже выпускают свои версии.
Чтобы выбрать верный сценарий, полезно свести различия воедино:
| Параметр | Нативный кабель ATX 3.0/3.1 | Переходник 12VHPWR → 8-pin |
|---|---|---|
| Количество точек контакта | 2 (БП → кабель → карта) | 4 и более (БП → 8-pin → переходник → карта) |
| Риск неплотного контакта | Минимальный при качественном кабеле | Повышенный — каждое соединение потенциальная слабая точка |
| Поддержка «рукопожатия» (sense pins) | Полная, блок знает запрос карты | Ограниченная — не все переходники корректно передают сигналы |
| Максимальная мощность | До 600 Вт по одному кабелю | Зависит от количества подключённых 8-pin (обычно до 450–525 Вт) |
| Рекомендация | Предпочтительный вариант для мощных карт | Допустим, но требует повышенного внимания к качеству |
Если вы собираете новую систему с нуля — блок питания ATX 3.0 с нативным кабелем 12VHPWR это разумная инвестиция. Если обновляете видеокарту в существующей сборке и менять блок питания пока не планируете — переходник рабочее решение, но к его выбору и установке стоит отнестись с особым вниманием.
---
Метки на блоке питания и соответствие спецификациям PCI-SIG
Как понять, поддерживает ли ваш блок питания стандарт 12VHPWR, не заглядывая в интернет? Начните с корпуса и наклейки.
Сертификация 80 PLUS сама по себе не гарантирует совместимости с 12VHPWR — она говорит об энергоэффективности блока, а не о типах разъёмов. А вот маркировка ATX 3.0 на коробке или шильдике блока — прямой указатель. Производители, которые выпускают блоки по этому стандарту, обязаны поддерживать нативный разъём 12VHPWR и обеспечивать кратковременную пиковую нагрузку до 200% от номинальной мощности (так называемый transient power excursion), с которым современные видеокарты периодически «стреляют».
Обратите внимание на наклейку с таблицей выходных линий: в блоках ATX 3.0 на линии +12V будет указана суммарная мощность, которая покрывает потребление и процессора, и видеокарты. Если вся мощность блока сконцентрирована на одной линии +12V — это хороший знак, значит, блок спроектирован под современные нагрузки.
Ещё один ориентир — наличие на корпусе блока разъёма с маркировкой «12VHPWR» или «12V-2x6» (обновлённый вариант коннектора, который пришёл на смену 12VHPWR с улучшенными контактами). Если разъём есть, блок готов к нативному подключению.
Наклейка ATX 3.0 на блоке питания — не маркетинговая формальность, а подтверждение того, что блок рассчитан на импульсные нагрузки видеокарт нового поколения.
Важный нюанс: стандарт ATX 3.1, принятый в 2024 году, внёс уточнения в конструкцию коннектора. Разъём 12V-2x6 имеет увеличенную площадь контакта и более надёжный фиксирующий механизм — если на вашем блоке стоит именно эта версия, совместимость и надёжность на высшем уровне. Визуально отличить его можно по чуть более длинным контактам и маркировке рядом с разъёмом.
---
Правила изгиба кабеля: допустимые радиусы, которые спасают от оплавления
Это один из тех нюансов, которые не очевидны до сборки и становятся критичными после. Кабель 12VHPWR — достаточно толстый, в нём 12 силовых жил плюс сигнальные, и при укладке в корпус его часто приходится изгибать. Проблема в том, что чрезмерный изгиб вблизи разъёмов меняет прижимную силу контактов: жилы тянут коннектор в одну сторону, пины теряют равномерный контакт, и зона повышенного сопротивления возникает в углу изгиба.
Производители кабелей рекомендуют выдерживать не менее 35–36 мм прямого участка от корпуса разъёмов до начала изгиба. Это правило работает с обеих сторон — и со стороны блока питания, и со стороны видеокарты. Если корпус компактный и зазор между картой и боковой панелью мал, лучше использовать кабель с угловым коннектором или переходником под 90 градусов, чем пытаться «впихнуть» прямой кабель с острым изгибом.
Вот что стоит проверить при укладке:
1. Расстояние до изгиба. Замерьте от торца разъёма до точки, где кабель начинает поворачивать. Должно быть не менее 35 мм — примерно ширина двух пальцев.
2. Угол изгиба. Плавный радиус допустим; резкий перегиб с «заломом» — нет. Если кабель «помнится» в определённом месте, это сигнал.
3. Фиксация коннектора. После подключения убедитесь, что коннектор полностью вставлен и защёлкнулся. В 12VHPWR нет такого выраженного щелчка, как у восьмиконтактного разъёма — нужно визуально контролировать, что коннектор вошёл до упора.
4. Натяжение. Кабель не должен тянуть коннектор в сторону. Если жилы упираются в стенку корпуса и создают рычаг — перекомпонуйте трассировку или используйте удлинитель с угловым коннектором.
5. Контакт с боковой панелью. В некоторых корпусах стеклянная или металлическая панель давит на кабель, когда корпус закрывается. Это недопустимо — кабель должен свободно лежать без внешнего давления.
К сожалению, в сети нередко мелькают истории о людях, которые годами жили с перегнутым кабелем и не замечали проблем — но это не повод расслабляться. Деградация контакта может быть постепенной: полгода всё работает, потом начинаются артефакты на экране, потом — запах плавленого пластика. Стоит потратить лишних пятнадцать минут на укладку, чем потом разбирать сборку и менять видеокарту.
---
Диагностика системы питания: как отследить аномалии до того, как станет поздно
Допустим, всё подключено, сборка запустилась, Windows установилась, и первые дни всё работает как часы. Как убедиться, что система питания действительно в порядке — и не таит в себе скрытой проблемы?
Программный мониторинг — ваш первый инструмент. Утилиты вроде HWiNFO64 или GPU-Z позволяют в реальном времени отслеживать напряжение на линии +12V, потребление видеокарты в ваттах и ток на отдельных рельсах. Обратите внимание на два параметра:
- Напряжение на линии +12V. В норме оно колеблется в пределах 11,9–12,1 В под нагрузкой. Провалы ниже 11,8 В или скачки выше 12,2 В — повод насторожиться.
- Мощность, запрашиваемая картой. Если карта заявленно потребляет 285 Вт, а мониторинг показывает стабильные 310–320 Вт при штатных частотах — стоит проверить, нет ли разгона или нештатного поведения.
Тактильная проверка — не самый научный, но важный метод. После часа-двух интенсивной нагрузки (игровая сессия, рендеринг) осторожно потрогайте коннектор 12VHPWR и кабель вблизи него. Он будет тёплым — это нормально, внутри проходят десятки ампер тока. Но если он горячий — настолько, что рука рефлекторно отдергивается — это повод немедленно выключить систему и перепроверить все соединения.
Визуальный осмотр стоит проводить раз в несколько месяцев, особенно в первый год эксплуатации. Выключите компьютер, обесточьте блок питания, отсоедините коннектор и осмотрите контакты. Ищите потемнение пинов, следы оплавления пластика, изменение цвета изоляции. Раннее обнаружение — залог того, что проблема ограничится заменой кабеля, а не всей видеокарты.
Не лишним будет периодически проверять и новости по теме: обновления стандартов, отзывы других пользователей о конкретных моделях блоков питания и кабелей. Иногда полезный контекст можно встретить и в неожиданных местах — например, на ресурсах вроде viral-press.com, где мелькают сводки о массовых инцидентах с электроникой, которые не всегда попадают в специализированные техноиздания.
---
Что важно помнить при сборке
Подключение видеокарты через разъём 12VHPWR — это не сложнее, чем работа с любым другим коннектором, но требует чуть больше внимания к деталям. Вот суть в нескольких тезисах:
- Качество контакта важнее номинальной мощности блока питания. Плотная посадка коннектора, отсутствие люфта, правильная трассировка кабеля — это основа безопасности.
- Нативный кабель ATX 3.0/3.1 надёжнее переходника. Если есть возможность выбрать блок питания с нативной поддержкой 12VHPWR — выбирайте его. Переходник — рабочее, но менее надёжное решение.
- 35 мм прямого участка до изгиба — не рекомендация, а правило. Экономия пространства внутри корпуса не стоит риска перегрева.
- Мониторинг и визуальный осмотр должны стать привычкой, а не экстренной мерой после проблем.
Уютный, хорошо собранный компьютер — это не только производительность и тихая работа. Это ещё и уверенность в том, что каждый кабель на своём месте, каждый контакт плотно сидит в разъёме, и система питания работает именно так, как задумывал инженер. Пятнадцать минут внимательной проверки при сборке могут сэкономить месяцы разочарований и незапланированных трат.
