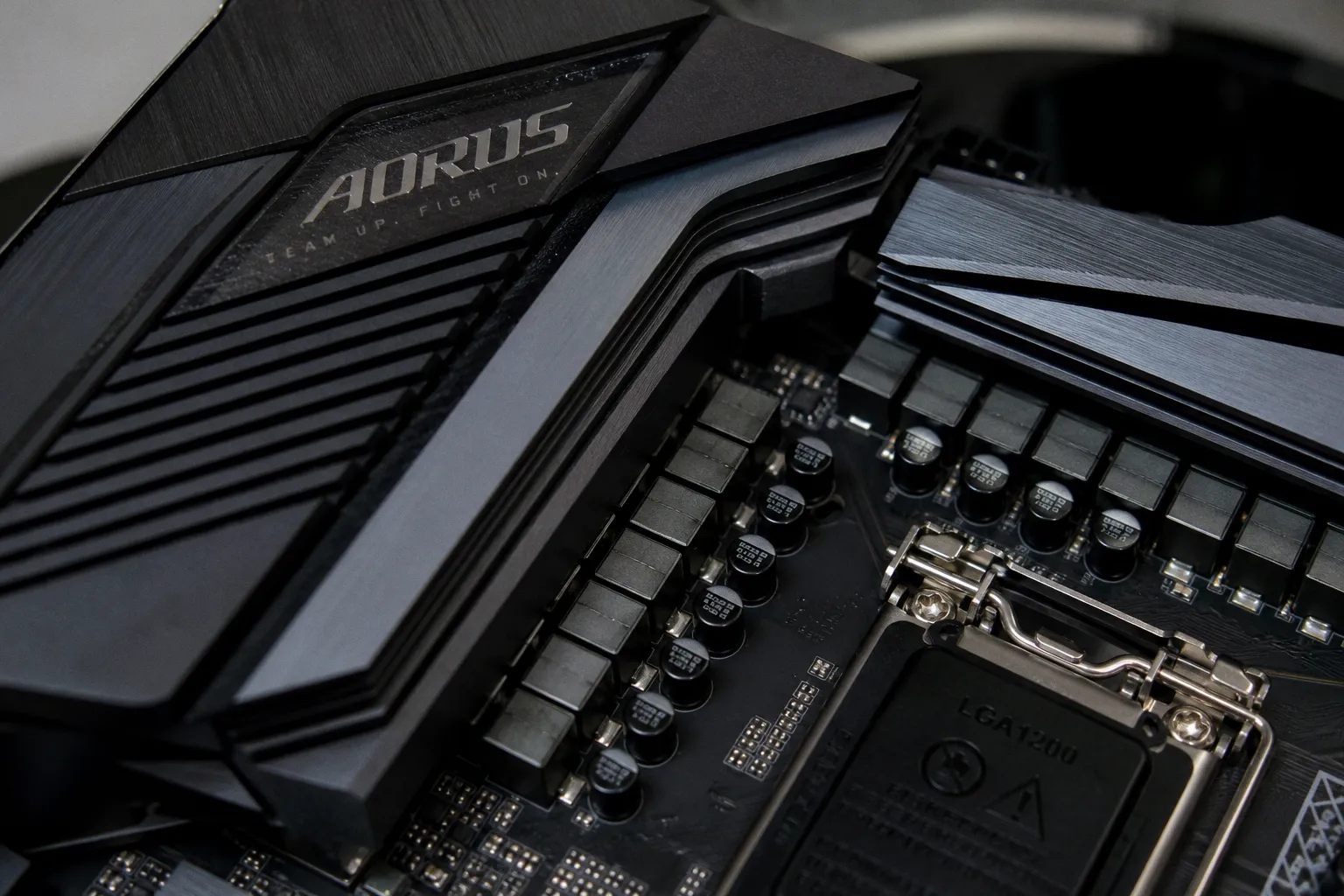

Игровая материнская плата: как подобрать VRM под процессор

Но уже на этапе подбора материнской платы возникает вопрос, который многие пропускают вплоть до первого зависания в игре: а хватит ли питания, чтобы этот процессор работал стабильно и без троттлинга?

Именно здесь в разговор вступает VRM — модуль регулятора напряжения. Он преобразует питание от блока питания в напряжение, с которым работает процессор, и должен делать это быстро, точно и без перегрева. Если система питания подобрана с разумным запасом, процессор удерживает заявленные частоты, а плата не превращается в раскалённый участок вокруг сокета. Если же ориентироваться только на красивую надпись вроде «16 фаз» или на чипсет, можно получить совсем не ту картину, которую обещает спецификация.

Анатомия узла питания: из чего состоит VRM и как он работает

Суть VRM на удивление проста для устройства, которое так часто становится предметом споров на форумах. Блок питания подаёт на материнскую плату 12 вольт — стандартное напряжение, которое не подходит процессору напрямую. Современные чипы работают при значительно меньшем напряжении, обычно около одного вольта с небольшими изменениями в зависимости от режима, нагрузки и настроек платы. Задача VRM — преобразовать входящие 12 В в стабильное низкое напряжение, способное выдерживать резкие изменения потребления.

Процессор не потребляет энергию равномерно. В одну миллисекунду он может выполнять лёгкую фоновую задачу, а в следующую — резко поднять частоты и загрузить сразу множество вычислительных блоков. Поэтому VRM должен не только отдавать нужный ток в установившемся режиме, но и быстро реагировать на переходные процессы. От качества этой реакции зависят просадки напряжения, стабильность при разгоне и способность процессора удерживать буст.

Классическая цепочка VRM состоит из нескольких основных компонентов:

• ШИМ-контроллер задаёт алгоритм переключения и распределяет управляющие сигналы между каналами питания. Он следит за обратной связью и корректирует работу каскадов, чтобы выходное напряжение оставалось в заданных пределах.
• Драйвер усиливает управляющий сигнал, который приходит на силовые транзисторы. В дискретной схеме он может быть отдельным элементом, а в DrMOS и SPS обычно интегрирован в общий корпус.
• MOSFET работают как быстрые электронные ключи. Верхний и нижний транзисторы поочерёдно подключают и отключают питание, формируя импульсный преобразователь.
• Дроссель сглаживает ток после переключения транзисторов. Он запасает энергию в магнитном поле и отдаёт её нагрузке между импульсами.
• Конденсаторы фильтруют остаточные пульсации и помогают VRM переживать быстрые изменения потребления. Часть конденсаторов размещается рядом с процессорным сокетом, чтобы уменьшить длину токового пути.

На практике VRM процессора — это не один преобразователь, а группа одинаковых каналов, работающих со сдвигом по времени. Такой режим называют межфазным чередованием. Пока одна фаза передаёт энергию нагрузке, другие подключаются в свои моменты, благодаря чему ток распределяется равномернее, а фильтру на выходе проще справляться с пульсациями.

Это не инженерная экзотика, а рабочая схема, которую можно сравнить с домашней системой водоснабжения: насос подаёт воду под давлением, вентили регулируют поток, а бак-аккумулятор компенсирует резкие скачки разбора. Только в VRM всё происходит на высокой частоте и с куда более строгими требованиями к точности. Чем качественнее каждый элемент и короче токовые пути, тем меньше потери и тем стабильнее питание процессора.

При этом важно не путать разные группы фаз. В спецификации материнской платы могут указываться каналы для Vcore, SoC, встроенной графики и других узлов. Для обычного настольного процессора в первую очередь важна система питания вычислительных ядер, а не сумма всех цифр в записи «16+2+1». Дополнительные каналы могут быть полезны, но напрямую складывать их с фазами Vcore и сравнивать платы по общей сумме некорректно.

Типы силовых каскадов: почему DrMOS и SPS эффективнее дискретных MOSFET

Не все силовые элементы VRM одинаковы, и здесь начинается первое реальное отличие бюджетных плат от средних и флагманских. Производители используют три основных типа силовых каскадов, и разница между ними — не только маркетинговая.

Дискретные MOSFET — классический подход, при котором транзисторы верхнего и нижнего плеча устанавливаются на плату как отдельные компоненты, а драйвер управляющего сигнала находится рядом. Такая схема может быть вполне рабочей: сама по себе дискретная реализация не означает, что плата плохая. Но для сопоставимого результата требуется больше компонентов, тщательнее разводка и более внимательный расчёт охлаждения.

У дискретных каскадов есть несколько потенциальных минусов. Они занимают больше места, токовый путь может быть длиннее, а согласование отдельных транзисторов и драйвера сложнее. Кроме того, в спецификации иногда указывают ток одного элемента, хотя для оценки всего плеча нужно понимать характеристики верхнего и нижнего MOSFET, условия измерения и ограничения по температуре. Сравнивать такой показатель напрямую с номиналом DrMOS не всегда корректно.

DrMOS (Driver-MOSFET) — интегрированный модуль, объединяющий драйвер и силовые транзисторы в одном корпусе. Это сокращает длину управляющих соединений, упрощает разводку и помогает сделать характеристики отдельных фаз более предсказуемыми. При одинаковом заявленном токе DrMOS не обязательно будет холоднее любой дискретной схемы, но производителю проще построить на нём компактный и эффективный узел питания.

DrMOS особенно полезен на платах для многоядерных процессоров. Такие чипы способны резко менять потребление в зависимости от нагрузки, а силовой каскад должен быстро переключаться с малого тока на большой. Потери при переключении и сопротивление открытого канала влияют не только на температуру самого модуля, но и на то, сколько энергии VRM будет рассеивать вокруг процессорного сокета.

SPS (Smart Power Stage) — более функциональный вариант интегрированного силового каскада. В нём обычно есть телеметрия тока и температуры, а контроллер получает более подробную информацию о состоянии каждого элемента. Это помогает точнее распределять нагрузку, контролировать защитные режимы и настраивать работу преобразователя.

Однако наличие SPS не превращает материнскую плату автоматически в лучшую модель. Датчики дают контроллеру информацию, но итог зависит от всей схемы: качества дросселей и конденсаторов, количества каналов, настройки прошивки, охлаждения и поведения процессора. У двух плат с одинаковыми SPS на корпусе могут быть разные результаты в длительной нагрузке.

Силовой каскад с телеметрией полезен не потому, что красиво звучит в спецификации, а потому, что контроллер получает больше данных для управления напряжением, током и защитой от перегрева.

Номинальный ток силовых каскадов варьируется в широком диапазоне: от решений начального уровня до мощных модулей, рассчитанных на высокий ток. Но цифра на корпусе — это не готовая мощность, которую можно без ограничений умножить на число фаз. Реальная отдача зависит от температуры, частоты переключения, эффективности преобразователя, качества охлаждения и требований конкретного процессора.

При сравнении плат полезно смотреть не только на тип каскада, но и на его практическую реализацию:

• какой ток заявлен именно для силового модуля, а не для отдельного транзистора;
• сколько каналов приходится на Vcore;
• есть ли полноценные радиаторы над всеми силовыми элементами;
• насколько хорошо радиаторы контактируют с корпусами каскадов;
• предусмотрен ли обдув зоны VRM воздушным потоком корпуса;
• есть ли в обзорах замеры температуры в длительной нагрузке.

Последний пункт важнее рекламной таблицы. Производитель может использовать современные каскады, но поставить их под маленькую декоративную пластину или настроить плату на повышенное напряжение. В результате формально дорогая система питания окажется горячее более простой, но лучше охлаждённой.

Топология фаз: прямые схемы против параллельных и удвоителей

Количество фаз питания — первое, что видит покупатель на странице характеристик материнской платы. «16+2+1 фаза» звучит впечатляюще, но реальная картина сложнее простого подсчёта. Способ, которым фазы организованы, влияет на скорость реакции и распределение нагрузки не меньше, чем их число.

Прямые фазы

Прямые фазы (Direct Phase) используют многоканальный ШИМ-контроллер: у каждого канала есть собственный управляющий сигнал, который поступает на соответствующий силовой каскад. Иными словами, речь идёт не об отдельном ШИМ-контроллере для каждой фазы, а об отдельных каналах одного контроллера.

Если производитель говорит о двенадцати прямых фазах Vcore, это обычно означает двенадцать каналов управления и двенадцать силовых ветвей, работающих в межфазном режиме. Такая архитектура не требует дополнительного чипа-удвоителя между ШИМ-контроллером и силовыми каскадами. Управляющий тракт получается короче, а поведение нагрузки проще анализировать.

Плюс прямой схемы — предсказуемость и быстрый отклик. Минус — стоимость и требования к самому контроллеру: он должен иметь достаточное число каналов, а плата — место для соответствующего количества компонентов. Кроме того, большое число прямых фаз не отменяет вопроса охлаждения. Двенадцать горячих каскадов под маленьким радиатором всё равно будут проблемой.

Удвоители фаз

Удвоители фаз (Phase Doubler) применяются, когда нужно получить больше силовых ветвей при ограниченном количестве каналов ШИМ. Чип-удвоитель принимает сигнал одного канала, разводит его на две ветви и организует их работу со сдвигом по времени. Поэтому в маркетинговой записи может фигурировать шестнадцать фаз, хотя исходных каналов ШИМ, управляющих этой группой, будет восемь.

У такой схемы есть важное достоинство: межфазное чередование обычно помогает уменьшить выходную пульсацию тока. Несколько ветвей, работающих по очереди, равномернее распределяют импульсы по времени, и фильтру не приходится сглаживать один большой повторяющийся выброс. Поэтому утверждать, что удвоители сами по себе увеличивают ripple, неправильно.

Ограничение другой природы — в переходном отклике. Дополнительный элемент в цепи управления и последовательное распределение импульсов могут добавить задержку при резком изменении нагрузки. При обычной игре это редко становится самостоятельной причиной нестабильности: современные платы компенсируют особенности схемы настройками контроллера и ёмкостью выходных конденсаторов. Но при экстремальном разгоне и частых скачках потребления прямая архитектура может дать более быстрый отклик.

Параллельные, или Teamed, схемы

Параллельная (Teamed) схема отличается от варианта с удвоителем. Один канал ШИМ управляет двумя силовыми каскадами одновременно, без промежуточного удвоителя, а эти каскады работают параллельно и делят ток. Управляющее воздействие приходит к ним синхронно.

Такой подход позволяет использовать преимущества мощных силовых модулей и распределять ток между ними. С точки зрения переходных процессов сигнал не проходит через отдельный чип-удвоитель, поэтому реакция может быть быстрее, чем у схемы с классическим удвоением. При этом реальное преимущество зависит от конкретной реализации, разводки платы и настроек прошивки, а не только от самого термина Teamed.

Если свести всё к простому правилу, прямые и качественно реализованные Teamed-схемы обычно дают более короткий путь управления, чем решения с удвоителями. Но это не означает, что любая плата с удвоителями плоха. Для игрового ПК гораздо важнее сочетание реальной нагрузки процессора, параметров силовых каскадов и охлаждения. При равном качестве компонентов разницу между топологиями в обычных игровых сценариях можно не заметить.

Наконец, слово «фаза» в спецификации не всегда используется одинаково. Один производитель может считать фазой отдельный силовой каскад, другой — группу транзисторов или канал контроллера. Поэтому сравнивать платы по одной строке «12 фаз против 16 фаз» без изучения схемы питания — почти бесполезное занятие.

Расчёт запаса мощности: почему нагрузка 30% важнее количества фаз

Вот где многие сборки допускают одну и ту же ошибку. Покупатель видит процессор с высоким энергопотреблением и рассуждает так: «У VRM двенадцать фаз по 60 А — это 720 ампер, мне хватит с огромным запасом». Формально арифметика выглядит убедительно, но она не описывает реальную работу преобразователя.

Теоретический максимальный ток можно оценить как произведение числа силовых ветвей на номинал одного каскада. Двенадцать ветвей по 60 А дают 720 А в идеализированном расчёте. Но этот показатель не означает, что плата должна постоянно работать на таком токе. Номинал обычно указывается для определённых условий, а при нагреве допустимый ток и эффективность изменяются.

Кроме того, процессорное потребление измеряется в ваттах, а VRM работает с током и напряжением. Для грубой оценки ток можно получить делением мощности процессора на напряжение ядер. Например, при нагрузке 200 Вт и напряжении около 1,1 В ток будет находиться примерно в районе 180 А. Этот ток распределяется между каналами Vcore, но распределение не всегда идеально равномерное: оно зависит от сопротивления дорожек, характеристик каскадов и алгоритмов контроллера.

При двенадцати ветвях средняя нагрузка в таком примере составит около 15 А на ветвь. При шести — примерно вдвое больше. Даже если обе платы формально выдерживают нужный ток, у первой будет больше возможностей оставаться в эффективном и холодном режиме.

Почему часто говорят о зоне около 30%? У силовых каскадов есть кривая эффективности: на слишком маленькой нагрузке фиксированные потери занимают заметную долю общего потребления, а при большой растут потери на сопротивлении открытого канала и переключении. Умеренная нагрузка в районе трети номинала часто оказывается удачным компромиссом между эффективностью, температурой и запасом для пиков.

Это не универсальный магический порог. Нельзя утверждать, что при 31% VRM работает идеально, а при 51% немедленно перегревается. Температура растёт постепенно, а итоговая граница определяется корпусом, оборотами вентиляторов, напряжением, частотой переключения и конструкцией радиатора. Но общий принцип сохраняется: запас нужен не ради красивой цифры, а ради более низкой рабочей нагрузки на каждый каскад.

Представьте себе дверь, рассчитанную на проход двух человек одновременно. Формально запас прочности есть. Но если через неё с утра до вечера толпой проходят четверо, она будет работать в более тяжёлом режиме и быстрее износится, чем дверь вдвое шире при той же нагрузке. VRM устроен сложнее, но логика похожа: важен не только вопрос «запустится ли система», а и то, насколько спокойно узел будет работать часами.

Поэтому материнская плата для игрового ПК — это не про максимальное число фаз, а про соотношение реальной нагрузки от вашего процессора и возможностей VRM. Плата с шестнадцатью фазами по 90 А, нагруженная умеренно, будет иметь большой запас. Плата с шестью фазами по 50 А не обязательно станет причиной сбоя, но при длительной тяжёлой нагрузке сильнее зависит от радиаторов и обдува.

При выборе полезно разделить сценарии:

• Игры. Нагрузка на процессор часто меняется, а среднее потребление может быть ниже, чем в длительном рендеринге. При этом быстрые пики делают важными качество управления и переходный отклик.
• Рендеринг, компиляция, кодирование. Многоядерный процессор способен долго работать на высокой нагрузке. Здесь температура VRM важнее кратковременной способности пережить пик.
• Разгон и снятие лимитов. Повышение напряжения особенно быстро увеличивает тепловыделение. В таком режиме запас по VRM и охлаждению становится частью производительности, а не дополнительной опцией.
• Тихая сборка. Даже если VRM не достигает опасных температур, горячая зона заставляет вентиляторы корпуса и процессорного кулера работать быстрее. Для тихого ПК лучше выбирать плату, которая держит нагрузку холодно, а не просто «не уходит в защиту».

Температурный режим и долговечность: где проходит грань между стабильностью и троттлингом

Температура VRM — один из самых полезных практических показателей, но и здесь нельзя ориентироваться на одну универсальную цифру. Разные силовые каскады имеют собственные паспортные пределы, а датчик на плате может показывать температуру не самого горячего участка. В одних моделях отображается значение встроенного сенсора SPS, в других — показания отдельного датчика рядом с VRM. Поэтому цифры из разных обзоров не всегда сопоставимы напрямую.

Паспортный предел для силового модуля — это не рекомендуемая рабочая температура. Работа близко к нему сокращает запас по эффективности и может привести к срабатыванию защитных механизмов. Для повседневной системы разумнее стремиться к умеренному нагреву под длительной нагрузкой, а не проектировать сборку так, чтобы она выживала на верхней границе спецификации.

Троттлинг также не всегда начинается строго в одном и том же месте. Плата может снизить напряжение или частоту из-за перегрева VRM, процессор — из-за собственного температурного лимита, а прошивка — из-за превышения заданного тока или мощности. В результате пользователь видит падение частоты, но причина может находиться не в одном конкретном датчике.

Радиаторы на силовых каскадах — не декоративный элемент, а функциональная необходимость. Хороший радиатор должен иметь достаточную площадь, жёсткий контакт с корпусами каскадов и подходящую по толщине термопрокладку. Слишком толстая или мягкая прокладка может ухудшить передачу тепла, если радиатор прижимается к элементам неравномерно. А массивная металлическая деталь без нормального контакта будет работать скорее как украшение.

Хороший радиатор VRM — это не бутафорский кусок алюминия, а настоящий теплоотвод, плотно прилегающий к силовым каскадам через качественную термопрокладку.

Тепло от VRM рассеивается не только радиаторами, но и воздушным потоком корпуса. Если в корпусе нет направленного обдува зоны вокруг сокета, даже мощная система питания будет работать с оговорками. Особенно это заметно в компактных корпусах, где горячий воздух задерживается около верхней части платы.

При выборе корпуса и платы стоит учитывать несколько деталей:

• верхний вентилятор на выдув помогает удалять нагретый воздух от VRM;
• башенный кулер процессора обычно дополнительно продувает радиаторы вокруг сокета;
• низкопрофильный кулер или необдуваемая СЖО могут оставить VRM без прямого воздушного потока;
• близость верхнего радиатора СЖО к силовым каскадам иногда ограничивает пространство для радиатора самой платы;
• декоративные кожухи должны пропускать воздух, а не полностью закрывать ребра охлаждения.

Самый показательный тест — длительная нагрузка с фиксированными настройками и контролем температуры VRM, частоты процессора и потребления. Короткий бенчмарк может пройти даже плата с посредственным охлаждением: радиатор просто не успеет прогреться. В реальной эксплуатации проблема проявится спустя десятки минут рендера, компиляции или тяжёлой игры.

Именно поэтому обзоры материнских плат полезно читать не по количеству фаз, а по методике испытаний. Важны температура силовой зоны, окружающая температура, наличие обдува, режим работы процессора и то, сохраняет ли он частоты после прогрева. Результат платы без воздушного потока нельзя автоматически переносить на систему с хорошо продуваемым корпусом — и наоборот.

Масштабирование под задачи: от бюджетных сборок до флагманских систем

Практический вопрос, который стоит за всей теорией: что именно нужно для конкретного процессора? Здесь всё укладывается в достаточно понятную логику, хотя и с поправкой на индивидуальные характеристики каждой платы.

Начальный и средний сегменты

Процессоры начального уровня — например, Ryzen 5 и Core i5 без индекса K — обычно не требуют экстремальной системы питания. Для игровой сборки с таким чипом достаточно платы с несколькими полноценными каналами Vcore на базе хорошо реализованных дискретных MOSFET или DrMOS. Важнее, чтобы силовые элементы не оставались совсем без радиаторов и чтобы корпус имел хотя бы базовый приток и отвод воздуха.

Даже здесь не стоит выбирать плату вслепую по минимальной цене. Самые дешёвые модели могут экономить не только на VRM, но и на радиаторах, числе слоёв печатной платы, разъёмах питания и настройках лимитов мощности. Если процессор способен кратковременно поднимать потребление выше номинального, слабое охлаждение проявится не в меню игры, а в длительной нагрузке.

Для Ryzen 7 и Core i7 без экстремального разгона уже разумно смотреть на более основательную плату: несколько мощных DrMOS, полноценные радиаторы над верхними и нижними плечами, нормальный разъём питания процессора и результаты тестов под продолжительной нагрузкой. Здесь не требуется флагманская модель, но совсем базовый VRM может оказаться неоправданной экономией.

Мощные многоядерные процессоры

Флагманские чипы — Ryzen 9, Core i9 и особенно модели с индексами K или KF — предъявляют к плате более серьёзные требования. Их потребление в тяжёлых задачах может значительно отличаться от цифры TDP на коробке. Процессор способен работать в рамках автоматических лимитов или использовать более свободные настройки платы, при которых нагрузка на VRM становится заметно выше.

Для такой системы оправдана плата с большим запасом по Vcore, качественными DrMOS или SPS и массивным охлаждением. Но фраза «12–16 фаз» сама по себе ничего не гарантирует. Двенадцать мощных каскадов с хорошим радиатором могут быть практичнее шестнадцати слабых элементов под тонкой пластиной. Сравнивать нужно всю конструкцию целиком.

Для рабочей станции на базе игрового процессора приоритеты могут отличаться от игровой сборки. В играх важны скачки нагрузки и кратковременный буст, а при рендеринге или кодировании VRM часами работает в горячем режиме. В таком случае плата с меньшим числом фаз, но с хорошим обдувом и проверенной температурой, всё равно может быть удачным выбором — если её запас соответствует постоянному потреблению.

Разгон, снятие лимитов и ручная настройка

Для разгона запас по VRM должен быть существенным. Рост напряжения повышает ток и тепловыделение, причём зависимость от напряжения особенно неприятна: даже небольшое увеличение может заметно изменить тепловую нагрузку. Если плата автоматически снимает ограничения мощности, это также нужно учитывать при выборе.

В такой сборке важны не только силовые каскады, но и:

• возможность вручную настраивать напряжение и лимиты мощности;
• наличие датчиков температуры и тока;
• стабильность прошивки при изменении параметров;
• полноценный радиатор VRM с хорошим контактом;
• достаточный воздушный поток вокруг процессорного сокета;
• запас блока питания и качественные кабели питания процессора.

На современных платформах ручной разгон не всегда даёт лучший баланс производительности и шума. Нередко эффективнее настроить кривую напряжения, ограничить пиковое потребление или использовать более рациональный режим автоматического буста. В этом случае требования к VRM могут быть ниже, чем при постоянной работе на повышенном напряжении, но запас всё равно полезен.

Почему чипсет не заменяет анализ VRM

Важно помнить, что чипсет платы и VRM — разные вещи. Z790 или X670E определяют набор функций, количество линий, возможности подключения накопителей и периферии, но сами по себе не гарантируют хорошего питания. На флагманском чипсете может встретиться плата с посредственным охлаждением VRM, а модель на B-серии — например, B650 или B760 — способна иметь вполне серьёзную систему питания.

Поэтому при выборе стоит смотреть характеристики VRM отдельно:

1. Сначала определите реальное и пиковое потребление процессора в вашем сценарии.

2. Затем выясните, сколько силовых каналов относится именно к Vcore.

3. Посмотрите тип каскадов и их номинал, не смешивая показатели разных элементов.

4. Проверьте конструкцию радиаторов и наличие нормального контакта с силовыми модулями.

5. Найдите независимые тесты с длительной нагрузкой, а не только фотографии платы и таблицу характеристик.

6. Оцените совместимость с корпусом и кулером: хороший VRM бесполезен, если горячий воздух не выходит из корпуса.

Эта последовательность помогает не переплачивать за цифры, которые не дают практической пользы. Для обычного игрового ПК важнее соответствие платы процессору, чем рекордное число фаз. Если же система строится вокруг самого горячего многоядерного чипа, планируется снятие лимитов или требуется долгий рендеринг, запас по VRM и охлаждению становится уже не украшением, а частью общей надёжности.

Качество VRM невозможно увидеть по одной фотографии и не всегда можно понять из рекламного описания. Его выдают сочетание топологии, силовых каскадов, радиаторов, разводки платы и поведения под длительной нагрузкой. Хорошая материнская плата для игрового ПК — это не просто красивая коробка с множеством надписей, а продуманная система питания с адекватным запасом и реальным охлаждением.

При выборе стоит прикинуть потребление процессора, соотнести его с возможностями Vcore, разобраться, как именно посчитаны фазы, и проверить температурные замеры. Прямые фазы действительно используют отдельные каналы одного ШИМ-контроллера, а не отдельный контроллер на каждую фазу. Удвоители могут добавить задержку в переходном отклике, но межфазное чередование при этом обычно помогает уменьшить пульсации тока. Эти нюансы важнее рекламной арифметики.

В итоге правильная игровая материнская плата — не та, у которой больше всего фаз в строке характеристик, а та, чей VRM спокойно справляется с конкретным процессором, не перегревается в вашем корпусе и сохраняет стабильность после длительной нагрузки. Именно такой подход позволяет собрать систему, которая будет не только быстро запускать игры, но и годами работать без лишнего шума, троттлинга и постоянного беспокойства о температуре вокруг сокета.
