Материнская плата gaming: от подсветки к скрытым кабелям

Не компоненты, не подсветка и не плашки памяти, а жгут питания, который не помещается в штатное посадочное место вентилятора, и пучок SATA, уложенный впритык к планке оперативки. После очередной чистки от пыли, когда ради доступа к процессорному кулеру пришлось выдернуть половину жгута, идея перенести основные разъемы на тыльную сторону материнской платы перестала казаться маркетинговой и превратилась в вполне инженерный запрос.

Эволюция игровых материнских плат последних лет — это пересмотр того, что вообще должно быть видно сквозь стеклянную стенку корпуса. Если десять лет назад игровая сборка определялась плотностью подсветки и количеством радиаторов, то сейчас акцент сместился к чистой линии и порядку в районе процессорного сокета. На этом фоне Back-Connect, то есть перенос части разъемов на обратную сторону платы, стал одним из самых заметных трендов игровых материнских плат.

Но здесь важно сразу убрать одну иллюзию. Back-Connect — не единый стандарт с одинаковыми координатами разъемов и универсальными вырезами в корпусах. Это общее направление, внутри которого ASUS, MSI и Gigabyte используют собственные названия, компоновки и требования к совместимости. Внешне идеи похожи, а вот конкретная плата и конкретный корпус по-прежнему должны быть рассчитаны друг на друга.

От визуального шума к минимализму

Долгое время дизайн игровой материнской платы измерялся плотностью подсветки и массивностью системы охлаждения VRM. Производители соревновались в том, кто выпустит более агрессивные радиаторы, добавит больше зон света и спрячет слоты M.2 за крышками с подсвечиваемыми логотипами. Платы становились визуально тяжелыми, и в корпусе с прозрачной панелью это иногда напоминало новогоднюю елку, в которой не видно самой елки.

Сигнал к переменам пришел из двух источников. С одной стороны, часть аудитории устала от обилия световых эффектов. В профессиональной и стриминговой среде агрессивная подсветка стала восприниматься как визуальный шум, отвлекающий от контента. С другой — корпуса с панорамным стеклом обнажили другую проблему: при любой аккуратности укладки основная масса кабелей остается на виду, и даже хороший кабель-менеджмент не решает вопрос принципиально.

Кабели питания материнской платы и процессора проходят через всю видимую часть сборки, USB и аудио передней панели тянутся к нижнему краю PCB, а коннекторы вентиляторов нередко оказываются рядом с радиаторами или слотами оперативной памяти. Все это не обязательно мешает работе компьютера, но заметно влияет на сборку, обслуживание и внешний вид.

Эстетика gaming-сборки сместилась от принципа «чем ярче, тем лучше» к принципу «чем меньше видно, тем чище».

Именно поэтому скрытые разъемы стали заметным трендом без единого стандарта. Производители пытаются решить одну и ту же задачу — очистить лицевую сторону платы от кабелей, — но делают это в рамках собственных экосистем. Различаются не только названия, но и расположение коннекторов, форма вырезов в поддоне корпуса, перечень совместимых моделей и способ питания видеокарты.

Для пользователя это означает смену привычного подхода. Раньше достаточно было сопоставить форм-фактор платы с поддержкой корпуса: ATX к ATX, microATX к microATX. В случае Back-Connect одного форм-фактора уже мало. Важно, совпадают ли реальные места подключения с отверстиями в поддоне и предусмотрена ли для них ниша за материнской платой.

Back-Connect: что именно переехало на обратную сторону

Концепция Back-Connect не сводится к простому «убрать кабели с глаз». Это инженерное решение, при котором на тыльную сторону материнской платы переносятся основные внутренние подключения:

• основной разъем питания 24-pin ATX;
• дополнительные разъемы питания процессора 8-pin EPS;
• разъемы для вентиляторов и помп системы жидкостного охлаждения;
• внутренние USB, включая USB 3.0 и Type-C для передней панели;
• коннекторы кнопок Power и Reset, индикаторов корпуса и фронтального аудио;
• в отдельных конструкциях — дополнительные служебные разъемы и коннекторы для накопителей.

С лицевой стороны остаются элементы, которые должны быть доступны при установке компонентов: процессорный сокет, слоты PCIe и M.2, разъемы оперативной памяти DDR5, радиаторы VRM и задняя панель ввода-вывода. В результате в зоне между видеокартой, процессорным кулером и передней стенкой корпуса становится меньше проводов, а сама плата выглядит ближе к выставочному образцу, чем к обычной рабочей поверхности с десятками коннекторов.

Однако перенос разъемов не означает, что кабели исчезают. Они просто меняют маршрут. За поддоном корпуса по-прежнему нужно оставить место для 24-pin, EPS, USB Type-C и толстых кабелей питания вентиляторов или помпы. Если пространство за материнской платой слишком тесное, выигрыш на лицевой стороне может обернуться повышенным усилием при сборке и давлением на провода.

Технически это требует серьезной переработки разводки печатной платы. Производителям приходится менять компоновку внутренних слоев PCB, прокладывать силовые цепи к новым точкам подключения и заново организовывать зоны вокруг VRM и задней панели. Особенно чувствительны линии питания: здесь недостаточно просто перенести физический коннектор, поскольку нужно сохранить требуемую токовую нагрузку, охлаждение и механическую надежность соединения.

Отдельная сложность — обслуживание. У обычной платы разъем питания процессора находится в верхней части, и к нему можно добраться до установки крупного кулера или после снятия боковой панели. У Back-Connect многие подключения оказываются между платой и поддоном. Поэтому последовательность сборки становится важнее: часть кабелей лучше подключить заранее, пока доступ к тыльной стороне не перекрыт корпусом и радиатором.

Именно этим объясняется, почему технология пока заметнее в верхнем сегменте. Такая плата требует не только другой разводки, но и согласованной инфраструктуры: корпуса, кабелей, иногда видеокарты и даже собственной логики маркировки совместимых компонентов.

Три экосистемы: ASUS BTF, MSI Project Zero и Gigabyte Stealth

На рынке сформировались три параллельных подхода: ASUS BTF, MSI Project Zero и Gigabyte Project Stealth или Stealth Ice. Их объединяет идея скрытого подключения, но сравнивать их как полностью взаимозаменяемые реализации нельзя.

ASUS пошла дальше всех в части связки материнской платы и видеокарты. В линейке Advanced BTF, включая BTF 2.0, используется проприетарный разъем GC-HPWR, расположенный рядом со слотом PCIe. Он предназначен для передачи питания совместимой видеокарте через отдельный коннектор на материнской плате. Это не означает, что стандартный слот PCIe сам по себе передает до 600 Вт.

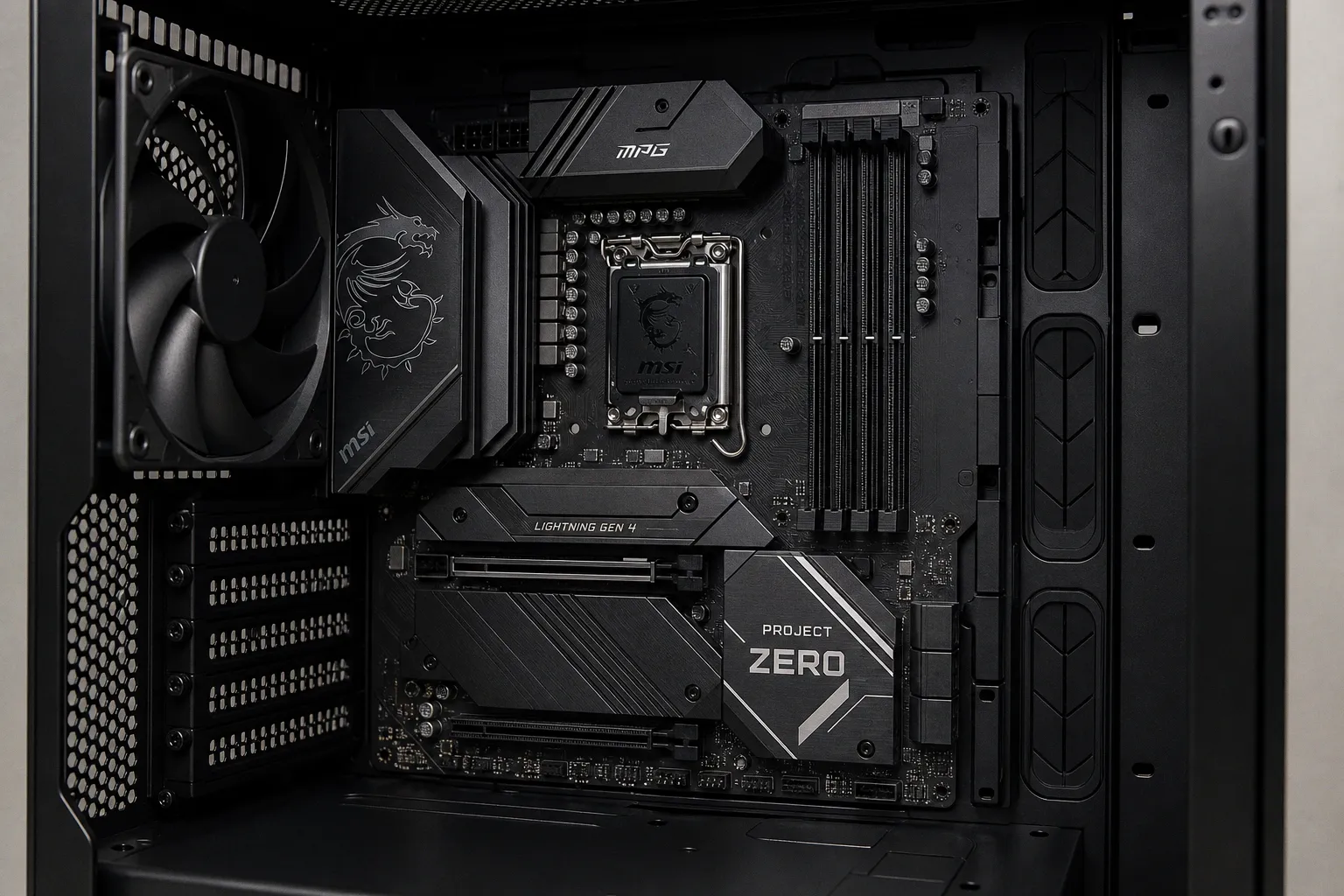

MSI сосредоточилась на широте модельного ряда Project Zero. В этой экосистеме встречаются платы на чипсетах B650M, B760M и Z790, а также решения с поддержкой быстрой памяти DDR5 и усиленной подсистемой питания. Смысл подхода MSI — не только в эффектном виде лицевой стороны, но и в том, чтобы предложить несколько уровней платформы, а не оставить идею исключительно в пределах флагманской сборки.

Gigabyte развивает направление Project Stealth и Stealth Ice. Компания одной из первых показала подобную компоновку, а затем стала продвигать ее как связку материнской платы, корпуса и других компонентов. В такой модели важен не отдельный коннектор, а вся механика сборки: отверстия в поддоне, расстояние до кабельного канала, доступ к тыльной стороне и расположение разъемов на конкретной PCB.

Полной кросс-совместимости между этими экосистемами нет. Плата ASUS может не совпасть с вырезами корпуса, рассчитанного на MSI Project Zero, даже если обе используют ATX. Причина не в форм-факторе как таковом, а в точных координатах разъемов. Один коннектор может быть смещен на несколько сантиметров — и уже окажется закрыт металлическим поддоном.

Поэтому при покупке нужно смотреть не на рекламную формулировку «поддержка скрытых разъемов», а на таблицу совместимости конкретного корпуса и платы. Универсальная надпись может означать лишь общий запас пространства, тогда как для полноценной сборки требуется совпадение всех зон подключения.

GC-HPWR и 600 ватт без внешних кабелей

Самое интересное в Back-Connect — не только сами разъемы питания, но и судьба кабеля видеокарты. Переход к компактным силовым коннекторам вроде 12VHPWR, а позднее 12V-2x6, сделал верхнюю часть видеокарты аккуратнее, но одновременно повысил требования к укладке. Кабель должен быть надежно вставлен, а изгиб рядом с коннектором не должен создавать лишнюю нагрузку на контакты.

ASUS в Advanced BTF использует другой маршрут. На материнской плате рядом со слотом PCIe размещается отдельный проприетарный разъем GC-HPWR. Через него на совместимую видеокарту может передаваться до 600 Вт мощности. Сам слот PCIe при этом остается обычным интерфейсом подключения и не превращается в силовой канал на 600 Вт.

Силовая часть схемы устроена так: кабель питания подключается к разъему на тыльной стороне материнской платы, а дополнительный коннектор GC-HPWR передает питание видеокарте через область рядом со слотом PCIe. На видимой стороне сборки не остается привычного толстого кабеля, который выходит из верхней или боковой части GPU.

До 600 Вт в этой конфигурации передаются через отдельный проприетарный разъем GC-HPWR, а не через стандартный слот PCIe.

У такого решения есть очевидные преимущества:

1. В зоне стеклянной панели исчезает толстый силовой провод, пересекающий пространство между материнской платой и видеокартой.

2. Кабель не приходится резко изгибать непосредственно у коннектора на видеокарте.

3. Внешний вид сборки становится чище, особенно если видеокарта установлена горизонтально и полностью закрывает часть материнской платы.

4. Питание видеокарты становится частью общей экосистемы, а не отдельной операцией с кабелем от блока питания.

Но и ограничения здесь принципиальные. Обычную видеокарту нельзя автоматически подключить к GC-HPWR только потому, что на материнской плате есть такой разъем. Нужна совместимая видеокарта с соответствующим коннектором и предусмотренной схемой питания. Поэтому BTF 2.0 с GC-HPWR — это не универсальная замена стандартному кабелю для любой RTX или Radeon, а закрытая конфигурация внутри более широкой экосистемы.

Кроме того, необходимо учитывать блок питания. Установка платы со скрытыми разъемами не отменяет требований к мощности и качеству кабелей. Разъемы просто переносят точку подключения и меняют внешний маршрут проводов. Если блок питания модульный, длину и жесткость кабелей все равно придется учитывать: за поддоном может быть меньше пространства, чем кажется по фотографиям корпуса.

Почему корпус стал узким местом

Главный практический эффект Back-Connect в том, что сборка перестает ограничиваться выбором материнской платы. Корпус становится таким же значимым элементом, как сама плата.

Для установки платы со скрытыми разъемами в поддоне корпуса должны быть вырезы в определенных местах: под 24-pin ATX, EPS, USB, коннекторы вентиляторов, фронтальную панель и другие внутренние подключения. Эти места не унифицированы для всех брендов. Иногда отличаются даже зоны вокруг одного и того же разъема на платах одного форм-фактора.

Если нужного выреза нет, плата может физически встать на стойки, но подключить ее без демонтажа или переделки поддона не получится. Разъемы упрются в металл, а кабель не сможет пройти к плате. С точки зрения каталога корпус будет совместим с ATX, но для конкретной Back-Connect-модели окажется непригодным.

Есть и менее очевидная проблема — глубина кабельного пространства. Кабель 24-pin ATX достаточно жесткий, а коннекторы USB 3.0 и Type-C требуют аккуратного радиуса изгиба. Если боковая панель прижимает их к поддону, это создает ненужную нагрузку на разъемы. В некоторых корпусах придется использовать штатные направляющие и крепления, а не укладывать провода привычным способом.

Этот сдвиг уже отражается в линейках корпусов. Corsair, MSI, ASUS и Lian Li выпускают модели с поддержкой скрытых разъемов, причем часть из них изначально рассчитана на определенную экосистему. Например, у некоторых корпусов MSI есть маркировка Project Zero Ready, ASUS указывает совместимость с BTF, а Gigabyte продвигает отдельные Aorus-серии как пару к Project Stealth.

При выборе корпуса стоит последовательно проверить несколько вещей:

• совпадают ли координаты всех скрытых разъемов с отверстиями в поддоне;
• хватает ли пространства для кабелей 24-pin и EPS;
• не перекрываются ли разъемы радиатором, креплениями или лотком для накопителей;
• предусмотрена ли совместимость именно с нужной ревизией платы;
• остается ли доступ к кабелям после установки радиатора и видеокарты;
• можно ли снять боковую панель без давления на толстые силовые провода.

Нельзя полагаться только на фотографию сборки из рекламного материала. На ней часто показана идеальная конфигурация с определенной платой, кабелями и системой охлаждения. Другая модель того же форм-фактора может иметь иное расположение коннекторов.

Для сборщика это означает простой практический порядок: сначала определяется экосистема — ASUS, MSI или Gigabyte, — затем проверяется список совместимых корпусов, после чего выбирается конкретная материнская плата и остальные компоненты. Обратный порядок, когда корпус покупают по внешнему виду, а плату подбирают позже, в мире Back-Connect легко заканчивается несовместимостью.

Сборка и обслуживание: меньше кабелей на виду, больше требований к планированию

У скрытых разъемов есть важный побочный эффект: они меняют не только внешний вид готового компьютера, но и сам процесс сборки. В обычной системе многие кабели можно подключить почти в любой момент. Провода вентиляторов — после установки платы, USB передней панели — когда удобно, EPS — даже после монтажа большей части компонентов, если подлезает рука.

В Back-Connect-сборке такой свободы меньше. Часть кабелей подключается до того, как материнская плата окончательно закреплена в корпусе. Иногда удобнее сначала проложить провода за поддоном, затем поставить плату, а уже после этого подключать периферию. В других конфигурациях, напротив, требуется оставить доступ к тыльной стороне до установки радиатора и видеокарты.

Это не делает технологию плохой, но меняет привычную логику. Чистая лицевая сторона достигается не исчезновением инженерных компромиссов, а их переносом в менее заметную часть корпуса. За стеклом становится спокойнее, зато пространство за поддоном нужно планировать внимательнее.

Есть и выигрыш в обслуживании. Если кабели подключены корректно, лицевая сторона платы остается свободной для доступа к M.2, памяти и системе охлаждения. Не приходится прокладывать новый провод поверх радиатора или вытаскивать жгут из-под видеокарты. Но при неисправности все происходит наоборот: диагностика может потребовать снятия платы или хотя бы доступа к тесному кабельному отсеку.

Поэтому Back-Connect особенно хорошо подходит для сборок, где корпус рассчитан на обслуживание и имеет просторную тыльную часть. В компактном корпусе технология не обязательно даст тот же эффект. Скрытые кабели все равно займут место, а узкая ниша может оказаться неудобнее стандартной видимой разводки.

Что это меняет в долгую

Back-Connect — не косметическая опция и не универсальный маркетинговый ярлык. Это структурный сдвиг в архитектуре игровой сборки: питание и служебные интерфейсы становятся частью невидимой инженерии, а на виду остается то, что определяет производительность и дизайн.

Для конечного пользователя переход выглядит как смена приоритетов при покупке. Раньше главным в сборке были процессор и видеокарта, материнская плата подбиралась как платформа с нужным набором слотов, а корпус — как эстетическая оболочка. Теперь плата и корпус становятся парной конструкцией. Ошибка в одной из этих позиций может сделать всю концепцию скрытых кабелей нерабочей, даже если остальные компоненты формально подходят.

При этом не стоит переоценивать сам факт переноса разъемов. Back-Connect не ускоряет процессор и не добавляет видеокарте кадров в секунду. Его ценность — в компоновке, удобстве аккуратной сборки, доступе к компонентам и визуальной дисциплине. Для закрытого корпуса без стеклянной панели преимущества будут в основном практическими и проявятся прежде всего в кабель-менеджменте. Для панорамной сборки эффект заметнее: исчезает значительная часть проводов, которые раньше приходилось маскировать.

В ближайшие годы логично ожидать расширения таких решений за пределы исключительно дорогих конфигураций. Но расширение не обязательно приведет к единому стандарту. Скорее, рынок будет развиваться через несколько совместимых внутри себя экосистем, партнерские корпуса и постепенное появление более понятной маркировки. Унификация возможна, но пока разъемы и вырезы остаются индивидуальными, покупателю нужно ориентироваться на конкретный список совместимости, а не на общее слово Back-Connect.

Игровая материнская плата перестала быть просто платой с разъемами. В новых сборках она становится частью архитектуры корпуса: ее расположение коннекторов влияет на поддон, кабельные каналы, выбор видеокарты и даже порядок монтажа. Подсветка никуда не исчезла, но перестала быть главным способом показать, что перед нами gaming-компонент. Теперь характер сборки задает не количество света, а то, насколько грамотно спрятана вся инженерия, которая этот свет питает.
