Подключаем умный выключатель без нейтрального провода

Типичная картина для большинства домов старого фонда. Моя задача — заставить работать современный Zigbee-выключатель в этой спартанской схеме, не штробя бетон под новый кабель и не превращая светодиодные лампы в мерцающий стробоскоп.

Для этого теста я взял стандартный умный выключатель класса No Neutral (работающий без нулевой линии). Наша цель — на практике разобраться, как проверить и подключить умный выключатель без нейтрального провода, заставить его держать стабильный линк с хабом и при этом не спалить схему питания самого девайса.

Диагностика подрозетника: как определить отсутствие нейтрального провода

Перед тем как лезть руками в медь, я полностью обесточил линию в щитке. Безопасность на тесте — приоритет номер один, здесь некогда ловить пульсовые зоны от удара током. После отключения автомата я демонтировал старый механический выключатель и развел жилы в стороны.

По теме также можно посмотреть Проверьте батарею спортивных часов перед ультрамарафоном.

Снова включаю автомат, чтобы провести замеры. Беру двухполюсный указатель напряжения или обычный мультиметр. Один щуп прижимаю к первому проводу, второй — к металлической рамке подрозетника (если она заземлена) или просто аккуратно касаюсь индикатором каждой жилы.

• Фаза (L): Индикатор горит, мультиметр показывает потенциал относительно земли. Это наш приходящий провод питания.
• Линия нагрузки (L1 / OUT): Провод, уходящий напрямую к лампе. На нём напряжения нет, пока цепь разомкнута.

Если в подрозетнике обнаружились только эти две жилы, перед нами классическая схема «без нейтрали». Чтобы детально разобраться, как проверить и подключить умный выключатель без нейтрального провода, важно заранее сопоставить тип питания вашего осветительного контура с тем, что ожидает девайс. Если бы в коробке был третий, синий провод, на котором тестер не показывает напряжения при включённом автомате (но при этом он не является заземлением), это упростило бы задачу — можно было бы ставить «полноценную» модель с нейтралью и не городить шунтирующие конденсаторы. Но наш сегодняшний трек идёт по сложному рельефу — работаем строго с двумя проводами.

Отдельно скажу про заземление. В старых советских подрозетниках его чаще всего нет вообще: двухжильный алюминий без PE-проводника — норма для хрущёвок и ранних брежневок. Если же вы видите третий провод в жёлто-зелёной оплётке —, у вас есть земля, но для нашего сценария она не помогает: заземление не равно нейтрали, и клемма N на выключателе от PE работать не будет.

Принцип работы No Neutral: почему умному модулю нужно питание в режиме ожидания

Главный парадокс умного выключателя без нейтрали в том, что его собственный радиомодуль (будь то Zigbee, Wi-Fi или Bluetooth) должен работать круглосуточно. Ему нужен постоянный «запас хода» по питанию, чтобы принимать сигналы от шлюза или смартфона. Но как получать электричество, если цепь разомкнута и свет в комнате выключен?

Разработчики обошли это ограничение с помощью технологии микротоков (leakage current). Когда выключатель «выключен», он на самом деле не разрывает цепь полностью. Он оставляет крошечный ток утечки (обычно в пределах 1–3 мА), который течёт через выключатель, лампу на потолке и уходит в нейтраль в распределительной коробке.

Ток утечки настолько мал, что спираль лампы накаливания даже не начинает светиться. Однако для чувствительных светодиодных драйверов этого микротока бывает достаточно, чтобы накопить заряд на внутреннем конденсаторе и выдать раздражающую серию вспышек в темноте.

Именно поэтому для стабильной работы радиомодуля критически важна минимальная нагрузка на линии. Если вы вкрутите в патрон сверхэкономичную светодиодную лампочку на 2 Вт, выключатель начнёт терять сеть, уходить в постоянный перезапуск или просто «отваливаться» от хаба из-за просадки напряжения на собственном блоке питания. Работоспособность тут держится на балансе: слишком мало потребителей на линии — и модуль не набирает достаточный ток; слишком много — и внутренний диммерный ключ (если он есть) перегревается.

Монтаж в разрыв фазы: пошаговая схема подключения устройства

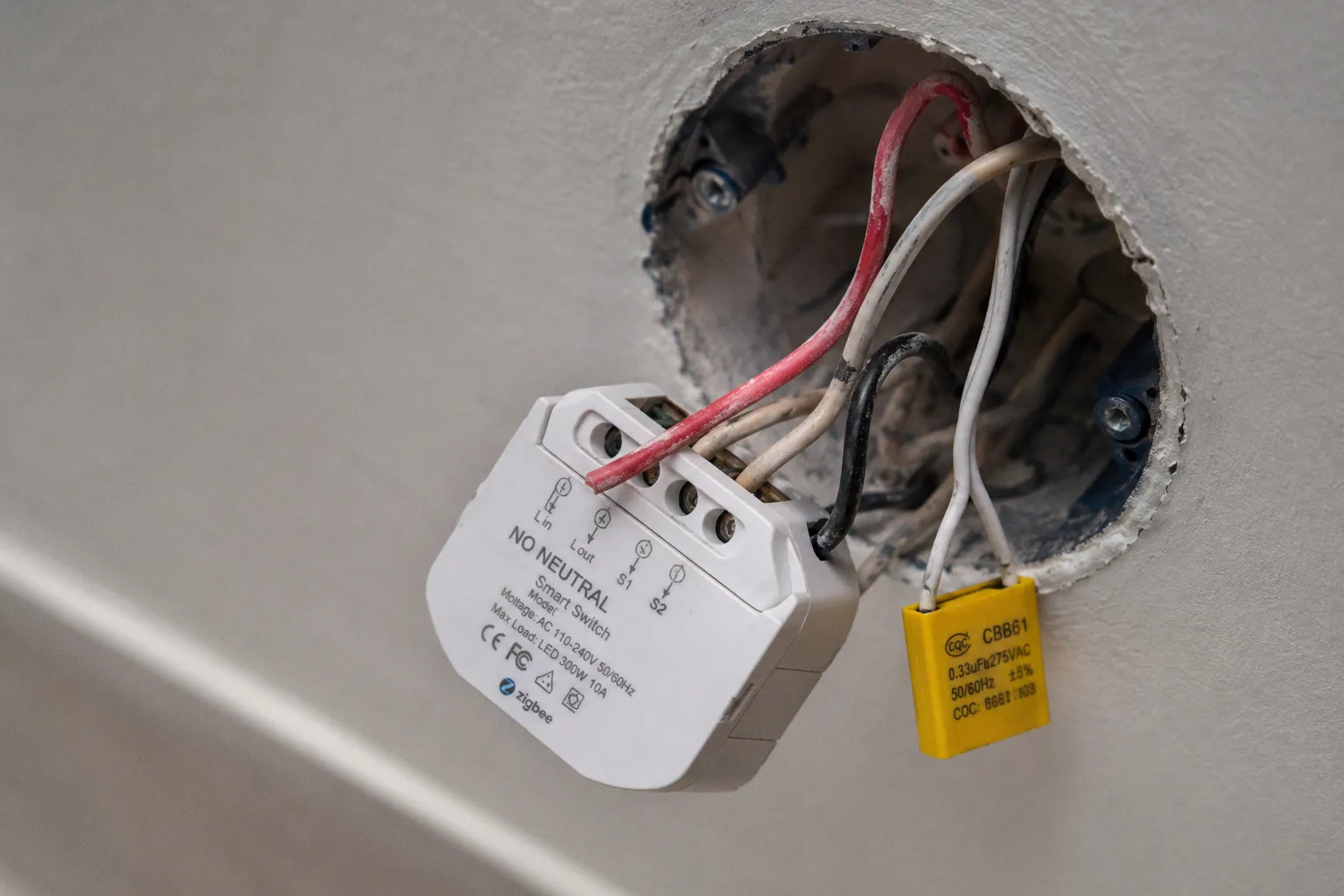

Переходим к монтажу. Я снова обесточиваю квартиру и приступаю к установке девайса в подрозетник. На задней панели нашего умного выключателя без нейтрали всего два основных винтовых зажима: L (Line — вход фазы) и L1 (Load — выход на лампу).

Процесс подключения выглядит следующим образом:

1. Зачистка жил. Зачищаю провода примерно на 8–10 мм. Слишком длинные голые концы могут закоротить о металлический подрозетник при монтаже.

2. Фиксация в клеммах. Завожу фазный провод в гнездо L, а провод нагрузки — в гнездо L1. Затягиваю винты с усилием, но без фанатизма, чтобы не сорвать резьбу на латунных колодках.

3. Примерка в коробку. Умные выключатели имеют массивную заднюю часть из-за встроенного блока питания. Здесь мой каденс монтажа замедлился: в старый круглый советский подрозетник глубина девайса вошла впритык. Пришлось аккуратно уложить жёсткие медные провода на дно коробки, чтобы они не выталкивали механизм наружу.

4. Фиксация суппорта. Закрепляю рамку выключателя винтами к подрозетнику. Проверяю уровнем горизонт — перекосы нам не нужны.

Установка шунтирующего конденсатора для корректной работы светодиодов

Подаю напряжение на щитке. Мой выключатель ожил, светодиод на клавише замигал, сигнализируя о готовности к сопряжению. Но как только я выключил свет через приложение, потолочная светодиодная лампа начала выдавать короткие вспышки с интервалом в пару секунд. Это классический симптом накопления заряда током утечки.

Для устранения этого эффекта в комплекте с No Neutral выключателями идёт помехоподавляющий (шунтирующий) конденсатор. Его задача — пустить микроток в обход светодиодного драйвера лампы, когда выключатель находится в режиме ожидания.

Конденсатор устанавливается параллельно источнику света (лампе), а не в сам подрозетник к выключателю. Устанавливать его нужно в месте подключения люстры или светильника — то есть на потолке или в корпусе бра.

Я поднялся на стремянку к потолочному выводу. На клеммной колодке люстры у меня сходятся два провода: приходящая фаза от выключателя и общий ноль. Подключаю ножки конденсатора строго параллельно этим контактам — одну к фазному зажиму люстры, вторую к нулевому. Полярность здесь значения не имеет, так как ток переменный.

После фиксации конденсатора аккуратно прячу его корпус под декоративный стакан люстры. Включаю систему снова. Мерцание полностью исчезло. Лампа горит ровно, а в выключенном состоянии не излучает даже едва заметного паразитного свечения.

Есть нюанс, о котором мало кто предупреждает: если на одной линии несколько ламп (например, трек-система из трёх спотов), одного конденсатора может не хватить. Его ёмкость рассчитана на типичную нагрузку в одну лампу. В случае с несколькими источниками света ставьте конденсатор на каждый светильник или подбирайте элемент с увеличенной ёмкостью (0,47–0,68 мкФ вместо стандартных 0,1–0,22 мкФ). Но тут важно не переборщить: слишком ёмкий конденсатор увеличит ток утечки, и выключатель начнёт греться.

Ограничения по мощности и совместимость с типами ламп

Работа по схеме без нейтрали накладывает жёсткие рамки на общую конфигурацию вашей осветительной сети. Умные выключатели этого типа не предназначены для коммутации тяжёлой индуктивной или ёмкостной нагрузки.

• Никаких розеток и вентиляторов. Не пытайтесь подключить через No Neutral выключатель вытяжку в ванной или тем более обогреватель. Пусковые токи двигателей моментально выжгут симистор или реле внутри устройства.
• Ограничение по верхнему порогу. Если обычный выключатель с нейтралью легко переваривает до 2,2 кВт (благодаря полноценному электромагнитному реле), то полупроводниковые ключи моделей без нейтрали обычно ограничены мощностью 200–400 Вт для светодиодных источников света.
• Проблема дешёвых ламп. Светодиодные лампы со сверхдешёвыми RC-драйверами (без полноценной стабилизации тока) могут конфликтовать с выключателем даже при установленном конденсаторе. Они могут гудеть, мерцать при диммировании или давать сбои в работе радиомодуля выключателя. Отдавайте предпочтение качественным лампам с IC-драйвером.
• Нижний порог тоже важен. Производители обычно указывают минимальную нагрузку в 3–5 Вт. Если ваша лампа потребляет 1,5 Вт, выключатель не сможет нормально «прокормить» свой радиомодуль. На практике это выражается в том, что девайс не удерживает Zigbee-линк дольше нескольких минут и требует перезапуска.

Финальная проверка: выключатель на месте, что дальше

Перед тем как окончательно закрыть подрозетник декоративной рамкой и забыть о внутренностях до следующего ремонта, пройдитесь по ключевым точкам:

• Линия полностью обесточена — монтаж ведётся при выключенном автомате, а не «на сдачу».
• Мультиметром подтверждено отсутствие нейтрали: в коробке только фаза питания и провод, уходящий на нагрузку.
• Провода жёстко зафиксированы в клеммах L и L1, жилы не люфтят и не выступают за корпус.
• Шунтирующий конденсатор подключён строго параллельно первой лампе в цепи (на потолке или в корпусе светильника), а не последовательно в разрыв провода.
• Суммарная мощность светодиодных ламп на линии укладывается в рамки ограничений производителя — обычно не менее 3 Вт и не более 300–400 Вт.
• В выключенном состоянии отсутствует мерцание, а сам выключатель не теряет Zigbee/Wi-Fi сеть при длительном отключении света.

После сборки и сопряжения с хабом я оставил систему на сутки под нагрузкой, периодически дёргая свет из приложения. За это время линк ни разу не отвалился, лампы вели себя корректно. Умный выключатель без нейтрали — рабочее решение для старого фонда, но требует внимания к деталям: правильная диагностика подрозетника, подходящие по мощности лампы и обязательный шунтирующий конденсатор. Без этого треугольника даже самый продвинутый девайс превратится в дорогую кнопку с мигающим светодиодом.
