Настройка Zigbee-датчика присутствия без использования хаба

Архитектура сети Zigbee и обязательная роль координатора

Zigbee работает в нелицензируемом диапазоне 2.4 ГГц, разбитом на 16 каналов с шагом 5 МГц. Топология сети — mesh: три типа узлов (Coordinator, Router, End Device) выполняют разные функции. Координатор — единственный узел, способный инициировать формирование сети, назначать PAN ID и распределять 16-битные сетевые адреса. Без него сеть не существует как объект.

Датчик присутствия — классический End Device. Он не маршрутизирует трафик, спит большую часть времени (sleep current в типичных микроволновых датчиках — 3–8 мкА), просыпается на десятки миллисекунд для передачи отчёта и снова засыпает. Для связи с координатором или ближайшим роутером ему нужен родительский узел, который держит радиоканал активным и хранит пакеты до пробуждения сенсора.

Спецификация Zigbee PRO 2023 (R23) требует, чтобы End Device имел Parent Link в таблице соседей. Без активного родителя датчик теряет связь через 8–16 секунд после ухода из зоны покрытия.

Физический уровень IEEE 802.15.4 в датчике — приёмопередатчик мощностью 8–20 дБм, чувствительность −97 дБм у современных SoC (Silicon Labs EFR32, Texas Instruments CC2652). Эти параметры одинаковы независимо от того, какой хаб планируется использовать.

Почему mesh-топология не делает сеть автономной

Распространённое заблуждение: раз сеть mesh, она сама себя формирует и координатор можно отключить после настройки. Это не так. Координатор выполняет функции Trust Center — центра распределения ключей шифрования (Network Key, APS Link Key). Если координатор выключается, существующие роутеры продолжают обмениваться пакетами между собой (они кэшируют таблицы маршрутизации), но:

• новый End Device не сможет присоединиться к сети;

• при смене Network Key (ротация раз в 24 часа при стандартных настройках Security Material Timeout) роутеры потеряют актуальный ключ;

• датчик присутствия, ушедший в глубокий сон на время отключения координатора, не получит обновлённый ключ и при пробуждении отправит пакеты, которые координатор не расшифрует.

Практический вывод: координатор — не просто инициатор, а постоянно работающий элемент. В связке с Home Assistant это означает, что сервер и USB-стик должны быть запущены 24/7.

Мифы о прямом подключении: Wi-Fi роутер и смартфон как замена хаба

На форумах и в карточках маркетплейсов регулярно встречаются формулировки вроде «работает по Wi-Fi» или «подключается к телефону через приложение». Разберём, что за этим стоит.

Сценарий 1: датчик с Wi-Fi-модулем. В корпусе стоит ESP32 или подобный чип, который держит TCP/IP-сессию с облаком производителя. Это уже не Zigbee-устройство, а гибрид: радиочастотная часть работает в диапазоне 2.4 ГГц, но протокол — TCP/IP через Wi-Fi. Спецификация Zigbee не задействована. Такой датчик нельзя интегрировать в локальный Home Assistant через ZHA или zigbee2mqtt — только через родное облако или MQTT-мост.

Сценарий 2: «подключение к смартфону». Под капотом — Bluetooth LE, который используется исключительно для первичной настройки (commissioning) с QR-кодом или числовым паролем. После сопряжения BLE выключается, датчик возвращается к работе по Zigbee. Без координатора сеть не формируется, и через 60 секунд устройство переходит в режим поиска.

Сценарий 3: встроенный хаб. Некоторые производители (IKEA DIRIGERA, Aqara M3) кладут координатор в корпус устройства, которое выполняет функцию моста. Формально хаб есть, просто он неотделим. Это допустимое решение, но не обход обязательности координатора.

Практический тест: как отличить Zigbee от Wi-Fi в карточке товара

Два верных признака:

1. Совместимость с zigbee2mqtt или ZHA. Если в списке поддерживаемых платформ указаны только Tuya Smart, Smart Life, Aqara Home — это облачный Wi-Fi-датчик, даже если в названии фигурирует «Zigbee». Реальная поддержка Zigbee подтверждается наличием устройства в базах zigbee2mqtt (z2m.rajko.info) или Zigbee2MQTT Supported Devices.

2. Потребление в спящем режиме. Zigbee End Device на батарейке CR2450 потребляет 3–10 мкА в sleep. Wi-Fi-датчик на ESP32 — минимум 150 мкА из-за необходимости поддерживать TCP/IP-стек. Если производитель указывает срок службы батареи менее 6 месяцев — это Wi-Fi, не Zigbee.

Реальность Zigbee Direct 4.0: что изменилось и не изменилось

Стандарт Zigbee 4.0 (2024) и подспецификация Zigbee Direct направлены на упрощение сопряжения. Ключевое нововведение — возможность commissioning через BLE с сохранением совместимости с существующими координаторами. То есть смартфон с приложением, поддерживающим Zigbee Direct, может передать датчику параметры сети (канал, PAN ID, ключ шифрования) без ввода 16-значного Install Code вручную.

Однако это не устраняет координатор. После сопряжения End Device по-прежнему требует родительский узел для передачи данных. Zigbee Direct решает только UX-проблему первичной настройки и не превращает смартфон в хаб. В первой половине 2026 года поддержку Zigbee Direct заявили только отдельные устройства (часть линейки Aqara, IKEA), массовый рынок датчиков присутствия остаётся на классическом Zigbee 3.0.

Zigbee Direct — это ускоритель commissioning, а не замена координатора. Смартфон передаёт датчику ключи, но не принимает пакеты телеметрии в рабочем режиме.

Что Zigbee Direct реально даёт на практике

Для пользователя, настраивающего Zigbee-сеть впервые, главное упрощение — отказ от манипуляций с Install Code. Ранее код (16–18 hex-символов) нужно было вводить вручную в интерфейс ZHA или zigbee2mqtt. Теперь сканирование QR-кода на корпусе датчика камерой смартфона автоматически передаёт Install Code в координатор по BLE-каналу.

Скорость commissioning выросла с 30–45 секунд (ручной ввод кода + ожидание) до 8–12 секунд (сканирование + автоматическое присоединение). Для развертывания сети из 15–20 устройств экономия — 10–15 минут. В масштабах инсталляции это существенно, но принципиально не меняет архитектуру.

Развёртывание Home Assistant с USB-стиком вместо фирменного хаба

Альтернативная интеграция подразумевает локальный контроллер автоматизации. В качестве сервера используется Home Assistant (HA) — открытая платформа, поддерживающая интеграции ZHA (Zigbee Home Automation) и zigbee2mqtt. Обе работают поверх аппаратного координатора, подключённого по USB.

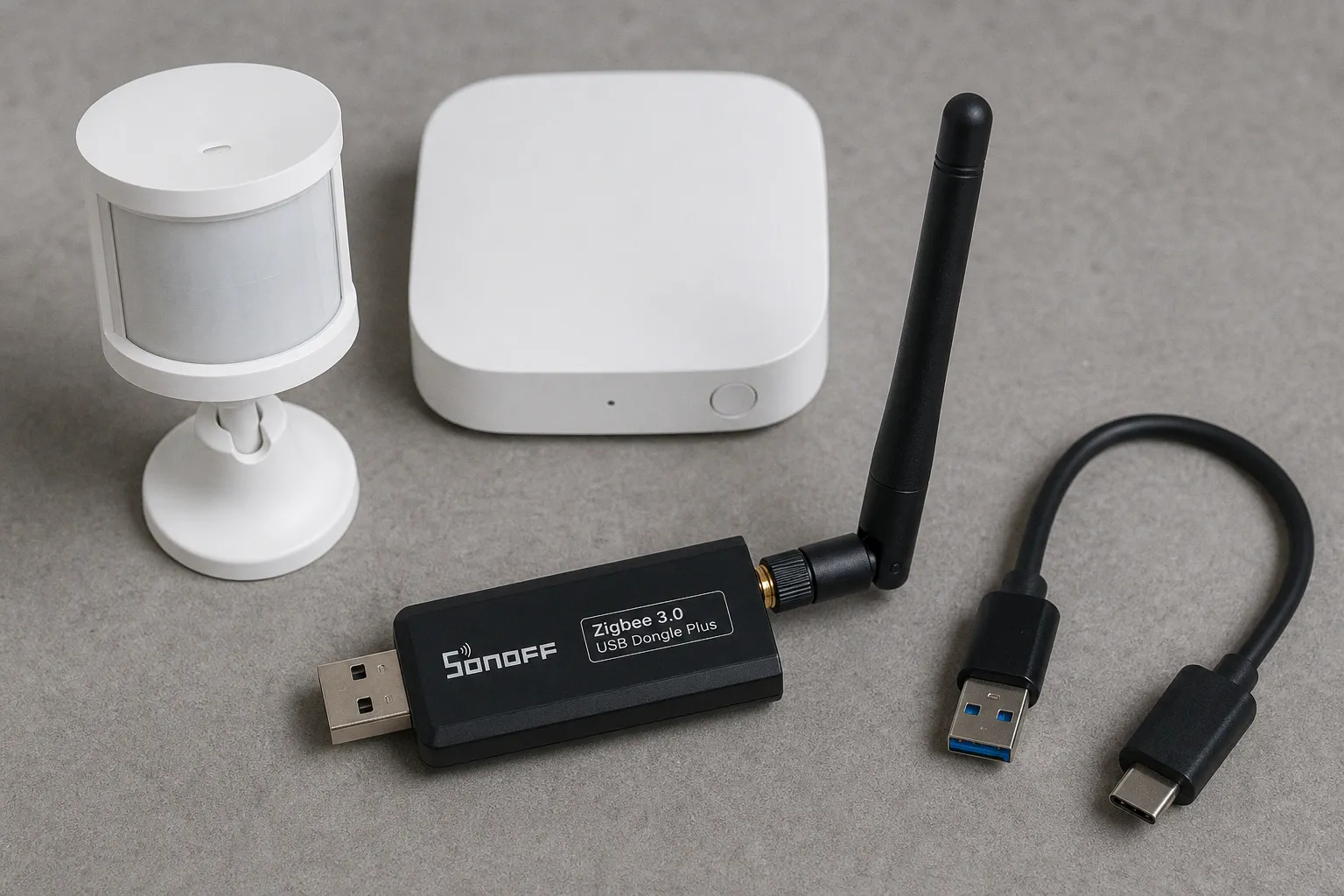

Аппаратная часть координатора. Рабочие чипсеты: Texas Instruments CC2652P/CC1352P (рекомендуются), Silicon Labs EFR32MG21, Texas Instruments CC2538. Проверенные модели в рознице — Sonoff Zigbee 3.0 USB Dongle Plus-E (CC2652P), ZB-GW04 v2, JetHome USB Stick. Цена — 1200–2500 ₽.

Подготовка сервера. Минимальные требования HA: Raspberry Pi 4 (2 ГБ ОЗУ) или любой x86-компьютер с Linux. Установка — через HA OS на отдельный SSD (не SD-карту, износ ячеек за 6–12 месяцев при постоянной записи логов ZHA). Время развёртывания — 30–40 минут с учётом первичной настройки сети.

Прошивка координатора. Стик поставляется с прошивкой Zigbee 3.0, но для стабильной работы рекомендуется обновить до актуальной версии (для CC2652P — координатор-прошивка Z-Stack 3.x). Процедура занимает 5 минут через утилиту cc2538-bsl, риск окирпичивания минимален при наличии резервной копии заводской прошивки.

Интеграция ZHA. В Home Assistant раздел «Настройки → Устройства и службы → Добавить интеграцию → Zigbee Home Automation». Автоматическое определение USB-стика на порту /dev/ttyUSB0, выбор канала (рекомендуется 15, 20, 25 — менее загруженные в типичной городской застройке), установка каналов энергии 11–26. Время инициализации сети — 15–25 секунд.

Документация и параметры тонкой настройки — английский язык, поскольку спецификации ZHA и форум проекта не имеют полноценной русской локализации. Для работы с сырыми Zigbee-пакетами через zigbee2mqtt и написания шаблонов устройств (quirks) потребуется чтение технической документации в оригинале: спецификации Zigbee Cluster Library, ZCL Specification Rev 8, форум ZHA на GitHub — всё англоязычное. Практический навык работы с текстом на английском здесь не роскошь, а рабочий инструмент.

ZHA или zigbee2mqtt: что выбрать для датчика присутствия

Обе интеграции используют один и тот же аппаратный координатор, но отличаются по философии:

Для датчика присутствия Aqara FP1/FP2 — ZHA стабильнее из-за готовых quirks для кластера MS Occupancy Sensing. Для устройств Tuya с нестандартными атрибутами — zigbee2mqtt, где community-драйверы появляются быстрее.

Пошаговая проверка сопряжения и калибровка датчика

После развёртывания HA с USB-стиком сеть работает, но датчик в неё не добавлен. Процедура:

1. Сброс датчика. Удержание кнопки сопряжения 5–7 секунд до индикации (частота мигания светодиода 2 Гц). Сброс обязателен, если датчик ранее прописывался в чужой сети.

2. Разрешение сопряжения в ZHA. В HA → Интеграция ZHA → «Добавить устройство» → ввод в режим commissioning на 60 секунд.

3. Физическое размещение. Датчик присутствия (микроволновый, частота 5.8 ГГц) устанавливается на высоте 2.2–2.7 м, сектор обзора 100°–120°. Расстояние до координатора — не более 8 метров в прямой видимости при одной стене, не более 4 метров при бетонном перекрытии.

4. Проверка LQI (Link Quality Indicator). В ZHA → устройство → «Качество сигнала» — допустимый диапазон 80–255. Значение ниже 100 означает необходимость установки роутера (любая умная розетка или реле с постоянным питанием) между датчиком и стиком.

5. Калибровка зоны. Микроволновые датчики реагируют на движение объектов с диэлектрической проницаемостью выше 5 (тело человека — около 50). Чувствительность выставляется через dip-переключатели на плате (3 уровня: −60 дБ, −50 дБ, −40 дБ) или через ZHA-экспозицию attribute 0x0000 кластера MS Occupancy Sensing.

6. Задержка отключения. Параметр Occupancy Reporting Interval — стандартно 60 секунд. Для комнат с короткими посещениями (ванная, коридор) — 15–20 секунд, для жилых — 120–300 секунд.

После сопряжения датчик должен появиться в ZHA как «End Device», а не «Router». Если устройство определилось как Router — это аппаратная ошибка прошивки датчика или несовместимость с координатором.

Тонкая настройка зон обнаружения

Микроволновые датчики присутствия (Aqara FP1, FP2, Tuya ZY-M100) имеют регулируемый сектор обнаружения. FP2 поддерживает до 30 настраиваемых зон через приложение — но в локальном Home Assistant эти зоны задаются иначе:

1. Через attribute OccupiedToUnoccupiedDelay — задержка перехода в состояние «нет присутствия». Увеличение до 300 секунд исключает ложные срабатывания при кратковременном выходе из зоны (например, дотянулся до полки и вернулся).

2. Через кластер Occupancy Sensing, атрибут PIR OccupiedToUnoccupiedDelay (0x0010) — аналогичный параметр, но для PIR-части гибридных датчиков.

3. Через кастомные quirk-файлы в ZHA — для датчиков с нестандартными атрибутами (большинство Tuya-устройств). Quirk переопределяет маппинг атрибутов кластера на понятные ZHA сущности.

Калибровка зоны — итеративный процесс. Датчик размещается в рабочей точке, через Developer Tools → States в HA отслеживается состояние binary_sensor.occupancy. Затем — реальный тест: человек проходит через зону, фиксируется задержка срабатывания (типично 0.3–1.2 секунды для микроволновых датчиков) и время удержания состояния «присутствие».

Диагностика проблем: что проверить, если датчик не отвечает

Типовые причины потери связи в локальной Zigbee-сети на базе USB-стика:

• Помехи от Wi-Fi. Каналы Zigbee 11–26 пересекаются с Wi-Fi 1–13. Разнос — перевод Wi-Fi роутера на канал 1 или 6, координатора Zigbee на канал 25 или 26.

• Недостаток роутеров. End Device теряет Parent Link при разряде батареи роутера или его отключении. Минимум один роутер с постоянным питанием в каждой комнате.

• Переполнение таблицы адресов. Координатор CC2652P держит до 50 дочерних узлов; превышение лимита приводит к отказу новых сопряжений. Решение — увеличение числа роутеров.

• Конфликт каналов при двух стиках. Если HA используется как Addon к существующей системе с фирменным хабом, оба координатора должны работать на каналах с разносом не менее 5 МГц.

• Неактуальная прошивка координатора. Z-Stack 3.x для CC2652P исправляет баг с молчаливым отбрасыванием пакетов от End Device при заполнении APS-очереди. Обновление через OTA или cc2538-bsl решает проблему.

• Длинный Install Code. Некоторые датчики Aqara требуют 18-символьный Install Code (включая контрольную сумму), а не 16-символьный. Ошибка ввода приводит к отказу Trust Center принять устройство.

Сводная таблица допусков для самостоятельной интеграции

Итог

Обход фирменного хаба для Zigbee-датчика присутствия — это замена координатора на универсальный USB-стик и перенос логики на Home Assistant. Прямое подключение к смартфону или Wi-Fi роутеру невозможно по спецификации протокола, Zigbee Direct 4.0 решает только удобство сопряжения. Решение оправдано при наличии 5 и более Zigbee-устройств: локальная автоматизация снимает зависимость от облака и снижает задержку отклика до 20–80 мс. Расходы — 1200–2500 ₽ на стик, 30–50 минут на настройку, 200–400 ₽/мес на электричество для сервера HA при круглосуточной работе. Ремонтопригодность такой конфигурации выше: замена фирменного хаба не требует повторного сопряжения всех устройств, достаточно переключить стик.
