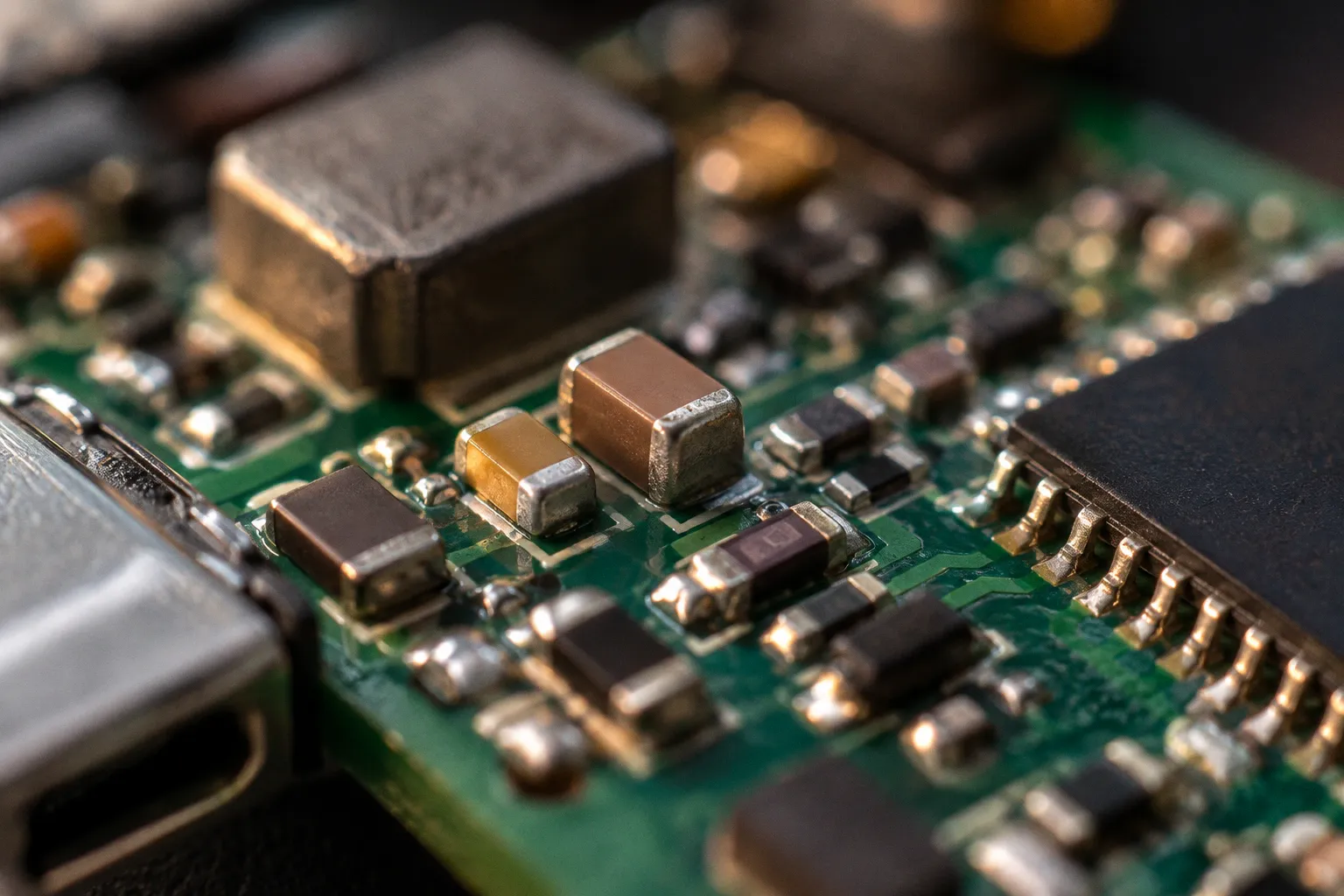

Устройство портативного аккумулятора: из чего состоит повербанк
Повербанк показывает на корпусе емкость в миллиампер-часах, но эта цифра не означает, что смартфон получит ровно столько же.
Внутри аккумулятора энергия сначала хранится в ячейках при одном напряжении, затем проходит через управляющую электронику и преобразуется для USB. На каждом этапе есть свои ограничения и потери.
Я разбираю повербанк не как загадочную коробку с индикатором, а как компактную энергосистему: ячейки, защита, контроллеры, преобразователи и порты. Именно их сочетание определяет, как устройство заряжается, сколько энергии отдаёт и что происходит, когда оно нагревается или подключены сразу несколько гаджетов.
Сердце системы: ячейки и запас энергии
Основу повербанка составляют литий-ионные или литий-полимерные элементы. В распространённых Li-ion-ячейках номинальное напряжение — около 3,6–3,7 В. Внутри могут стоять цилиндрические элементы формата 18650 или плоские пакеты, часто называемые Li-Pol. Конкретная конструкция зависит от модели и корпуса: внешний вид сам по себе не говорит, какая именно ячейка установлена.
Ячейка накапливает энергию и отдаёт её плате. Но USB-устройству обычно нужно стандартное выходное напряжение 5 В, а напряжение аккумуляторного элемента ниже. Поэтому одной батареи для зарядки телефона недостаточно: между ячейками и портом работает электроника, которая меняет напряжение и следит за режимами работы.
Емкость повербанка обычно указывают в миллиампер-часах. Это характеристика аккумуляторных ячеек, а не обещание, сколько заряда в таком же численном объёме попадёт в телефон. При переводе энергии в USB-напряжение часть её теряется на преобразовании и нагреве. Это не неисправность и не хитрость конкретного бренда, а следствие устройства системы.
Внутренние компоненты внешнего аккумулятора можно представить по их задачам:
| Узел | Что делает | На что влияет |
|---|---|---|
| Аккумуляторные ячейки | Хранят электрическую энергию | Запас энергии и габариты |
| Плата защиты BMS | Контролирует опасные режимы | Безопасность работы ячеек |
| Контроллер заряда и разряда | Управляет потоками энергии | Порядок зарядки и отдачи |
| DC-DC-преобразователи | Меняют напряжение | Совместимость с USB и эффективность |
| Порты и индикация | Соединяют повербанк с устройствами и показывают состояние | Удобство и доступные сценарии подключения |
Перечень общий: производители могут по-разному объединять электронные узлы и размещать их внутри корпуса. В компактных устройствах часть функций контроллера, защиты и индикации иногда собирают в одном специализированном чипе. Поэтому число видимых плат или микросхем не всегда равно числу выполняемых функций.
Емкость на корпусе описывает запас в ячейках. Заряд на выходе — результат работы всей цепочки.
Плата BMS: защита, а не дополнительная емкость
BMS — система управления аккумулятором, которая следит за состоянием ячеек и помогает не допускать опасных режимов. В повербанке защита может ограничивать перезаряд, глубокий разряд, короткое замыкание и перегрев. Если убрать такую логику, компактный аккумулятор лишится важного барьера между обычной эксплуатацией и режимами, способными повредить элементы.
BMS не создаёт энергию и не увеличивает реальную емкость. Её задача другая: контролировать работу аккумуляторной части и вовремя ограничивать ток или отключать цепь при проблеме. Для пользователя это может выглядеть просто: устройство прекращает зарядку или не отдаёт питание, хотя индикатор ещё показывает остаток. Такое поведение само по себе не доказывает поломку — защитная электроника может реагировать на недопустимые условия.
Термином «BMS» часто называют саму плату защиты, но внутри повербанка функции могут быть распределены между несколькими элементами или объединены в контроллере. Без схемы конкретной модели нельзя уверенно назвать точный состав микросхем и устройство её алгоритмов. Зато принцип понятен: аккумуляторные ячейки не должны напрямую взаимодействовать с портом без управляющей электроники.
Особенно заметна роль защиты при совместной работе нескольких узлов. На входе повербанк принимает питание, заряжает ячейки и ограничивает соответствующие режимы. На выходе он должен отдать энергию подключённому гаджету. Контроллер следит за тем, чтобы эти процессы шли в допустимых пределах, а не превращались в бесконтрольный обмен током.
Преобразование напряжения: зачем нужны Buck и Boost
Когда повербанк заряжается, внешнее питание нужно привести к режиму, подходящему для аккумуляторных ячеек. Когда он питает смартфон, напряжение ячеек необходимо преобразовать к USB-выходу. За это отвечают DC-DC-преобразователи — электронные схемы, меняющие постоянное напряжение.
Повышающий преобразователь, или Boost, поднимает напряжение аккумуляторной части до необходимого уровня на выходе. Понижающий, или Buck, снижает напряжение там, где это требуется в цепи. В конкретном повербанке состав преобразователей и схема их включения зависят от конструкции и поддерживаемых режимов. Общая логика при этом одна: электроника согласует напряжение источника, аккумулятора и подключённого устройства.
Схему работы портативного аккумулятора удобно читать как последовательность этапов:
1. Питание поступает через входной порт. Контроллер принимает его и задаёт режим зарядки.
2. Энергия накапливается в ячейках. Плата управления и защита контролируют процесс.
3. При подключении гаджета повербанк переключается на отдачу энергии. Контроллер определяет рабочий режим выхода.
4. Преобразователь готовит напряжение для USB. Ячейки работают примерно в диапазоне своего номинального напряжения около 3,6–3,7 В, а стандартный USB-выход — 5 В.
5. Энергия проходит через кабель к устройству. На пути остаются потери в электронике и нагрев.
Так становится понятнее, почему надпись о ёмкости не равна числу полных зарядок смартфона. Мало знать только ёмкость батареи повербанка и аккумулятора телефона: приходится учитывать преобразование напряжения и потери в двух устройствах. Если производитель заявляет специальные режимы быстрой зарядки, их работу нельзя объяснить одним названием преобразователя. Точный состав контроллера зависит от конкретной модели.
Контроллер и порты: логика работы повербанка
Контроллер заряда повербанка управляет тем, как энергия поступает внутрь и выходит наружу. В простой компактной конструкции несколько задач могут быть объединены в специализированной микросхеме. В качестве примера такого контроллера для зарядки аккумулятора используют TP4056, однако нельзя считать его обязательной деталью любого повербанка: схемы разных моделей отличаются.
Снаружи пользователю видны порты, индикаторы и корпус. Внутри входной и выходной разъёмы связаны с платой управления, а не напрямую с аккумуляторными ячейками. Индикатор показывает состояние, но его точность и логика зависят от реализации. Число светящихся делений не раскрывает устройство BMS и не позволяет точно измерить остаток энергии.
Порты тоже влияют на сценарий использования. Один может принимать питание, другой — отдавать; в некоторых моделях назначение разъёма зависит от режима. При подключении нескольких устройств распределение энергии задаёт электроника конкретного повербанка. Поэтому одинаковый корпус или одинаковая надпись о емкости ещё не означают, что модели ведут себя одинаково: отличаются контроллеры, набор выходов, схема преобразования и управление защитой.
Для пользователя есть простой практический ориентир: если повербанк прекращает работу, не стоит сразу считать это капризом индикатора. Причиной могут быть разряженные ячейки, неподходящий режим или срабатывание защиты. Но самостоятельное вскрытие не даёт безопасного способа определить неисправность. Внутри находятся аккумуляторные элементы и цепи управления; повреждать или замыкать их опасно.
Почему на выходе меньше, чем написано на корпусе
Потери возникают потому, что ячейки и USB работают с разными напряжениями, а электроника должна преобразовать энергию. DC-DC-схемы не передают её без остатка: часть рассеивается в виде тепла. Затем ток проходит через порт и кабель, а смартфон преобразует входную энергию для собственной батареи. В результате заряд, который получит телефон, ниже величины, полученной бы при прямом сравнении двух значений в миллиампер-часах.
Слово «ёмкость» здесь легко сбивает с толку. Миллиампер-часы относятся к определённому напряжению. Сравнивать только их, игнорируя преобразование, — всё равно что сравнивать два запаса энергии по разным шкалам. Для корректного расчёта нужны условия измерения и данные о напряжении, потерях и режимах работы. Если их нет, точное число зарядок обещать нельзя.
Нагрев тоже связан с работой преобразователей и током. Тёплый корпус при работе сам по себе не объясняет, какой именно узел нагрелся и нормален ли режим для этой модели. Но перегрев относится к тем состояниям, которые система защиты должна учитывать. Не стоит накрывать повербанк во время зарядки или использовать повреждённый корпус: так проще заметить проблему и не мешать отводу тепла.
Повербанк — не просто набор аккумуляторов в пластиковом корпусе. Это цепочка, где ячейки хранят энергию, BMS ограничивает опасные режимы, контроллер управляет зарядом и отдачей, а DC-DC-преобразователи подготавливают напряжение для подключённой техники. Чем яснее видна эта цепочка, тем меньше смысла в погоне за одной цифрой на упаковке: на практике важна работа всей системы, а не только запас ячеек.
