Почему греется iPhone при зарядке: проверяем Power Delivery
Переход смартфонов Apple на разъем USB-C в 2023 году (начиная с линейки iPhone 15) ознаменовал интеграцию стандарта USB Power Delivery (USB PD), спецификации которого консорциум USB-IF утвердил еще в 2012 году.
Нагрев смартфона в процессе восстановления емкости аккумулятора — стандартное физическое явление, обусловленное законом Джоуля-Ленца и термодинамикой литий-ионных ячеек. Тем не менее, выход температурных показателей за рамки нормы указывает на аппаратные сбои в цепочке питания. В данном материале мы разберем физику тепловыделения при быстрой зарядке, изучим температурные лимиты контроллеров iPhone и приведем алгоритм диагностики электрических параметров.
Физика процесса: почему Power Delivery неизбежно выделяет тепло
Любой процесс передачи энергии сопряжен с потерями. В случае с зарядкой iPhone по протоколу USB Power Delivery основными источниками нагрева выступают два узла: понижающий преобразователь (Buck Converter) внутри контроллера питания (PMIC) смартфона и сам литий-ионный аккумулятор.
Стандарт USB PD для iPhone использует профиль 9V/3A (в пике до 27 Вт). Напряжение литий-ионного аккумулятора в процессе заряда меняется в диапазоне от 3.7 В до 4.45 В. Внутренний DC-DC преобразователь смартфона должен снизить входные 9 В до рабочего напряжения батареи. КПД современных преобразователей высокого класса составляет около 90–92%. Соответственно, 8–10% передаваемой мощности рассеивается в виде тепла непосредственно на печатной плате (текстолите) устройства.
При пиковой мощности 27 Вт потери на преобразование составляют около 2.2–2.7 Вт. На ограниченной площади материнской платы смартфона, лишенного активного охлаждения, такое тепловыделение приводит к быстрому локальному росту температуры. Тепло отводится через графитовые прокладки на металлический каркас корпуса и дисплейный модуль, из-за чего пользователь ощущает нагрев внешней панели. Второй источник тепла — внутреннее сопротивление аккумулятора ($R_{in}$). При токе заряда в районе 3 А на внутреннем сопротивлении ячейки (около 30–50 мОм) выделяется дополнительная тепловая мощность по формуле $P = I^2 \times R_{in}$, что дает еще около 0.3–0.45 Вт.
Границы нормы: температурный режим и лимиты мощности современных iPhone
Apple устанавливает жесткие эксплуатационные рамки для своих мобильных устройств. Оптимальный температурный диапазон для работы и зарядки iPhone составляет от 0°C до 35°C. Зарядка при температурах внешней среды, близких к верхней границе этого диапазона, неизбежно приводит к перегреву внутренних компонентов.
Когда датчики температуры на материнской плате или внутри аккумуляторного блока фиксируют превышение критического порога, вступают в силу защитные алгоритмы iOS.
Превышение температуры корпуса выше 35°C переводит контроллер питания в режим снижения тока для предотвращения деградации катода и анода.
Если температура аккумулятора продолжает расти, активируется тепловой троттлинг зарядки: мощность сбрасывается с 27 Вт до 15 Вт (профиль 5V/3A), а при достижении критических значений процесс заряда полностью приостанавливается до охлаждения устройства. На экране пользователя при этом появляется системное уведомление. Точные пороговые значения температуры, при которых срабатывает аварийное отключение, Apple официально не публикует, однако сервисная практика показывает, что отсечка происходит при нагреве батареи выше 45°C.
Роль кабеля и адаптера в согласовании протоколов зарядки
Согласование параметров питания по протоколу USB PD происходит через выделенные контакты CC (Configuration Channel) в разъеме USB-C. При подключении зарядного устройства контроллер питания смартфона и чип в блоке питания обмениваются пакетами данных, определяя поддерживаемые профили напряжения и тока.
Использование несертифицированных кабелей (не имеющих сертификации MFi или не соответствующих спецификациям USB-IF) нарушает этот процесс. В некачественных кабелях часто используются проводники с завышенным сопротивлением или нестандартные подтягивающие резисторы на линиях CC. Это приводит к следующим последствиям:
1. Ошибки согласования (PD Handshake). Контроллер не может корректно определить возможности источника питания и либо сбрасывает зарядку на базовый профиль 5V/1A, либо пытается работать на предельных режимах, вызывая перегрузку питальника.
2. Нагрев разъема. Из-за высокого переходного сопротивления в дешевых коннекторах выделяется избыточное тепло непосредственно в гнезде USB-C смартфона. Это может привести к оплавлению пластиковых элементов разъема и повреждению шлейфа.
3. Просадка напряжения. Длинные кабели с тонкими жилами вызывают падение напряжения, из-за чего контроллер смартфона вынужден увеличивать ток для компенсации мощности, что ведет к дополнительному нагреву цепей стабилизации.
Постоянное беспокойство о сохранности батареи и перегреве смартфона создает лишнюю когнитивную нагрузку. Чтобы минимизировать подобные отвлекающие факторы и повысить личную эффективность, полезно изучить материалы на ресурсе healthmaking.com, где рассматриваются вопросы ментального здоровья, в то время как для решения аппаратных проблем требуются исключительно технические инструменты.
Аппаратная диагностика: как проверить параметры тока с помощью USB-тестера
Многие пользователи пытаются контролировать состояние батареи с помощью программ из App Store. Однако в iOS отсутствуют общедоступные API для прямого считывания физических показателей тока и напряжения с контроллера питания. Приложения выводят лишь расчетные, сильно усредненные программные данные. Для получения достоверных сведений необходим аппаратный мониторинг.

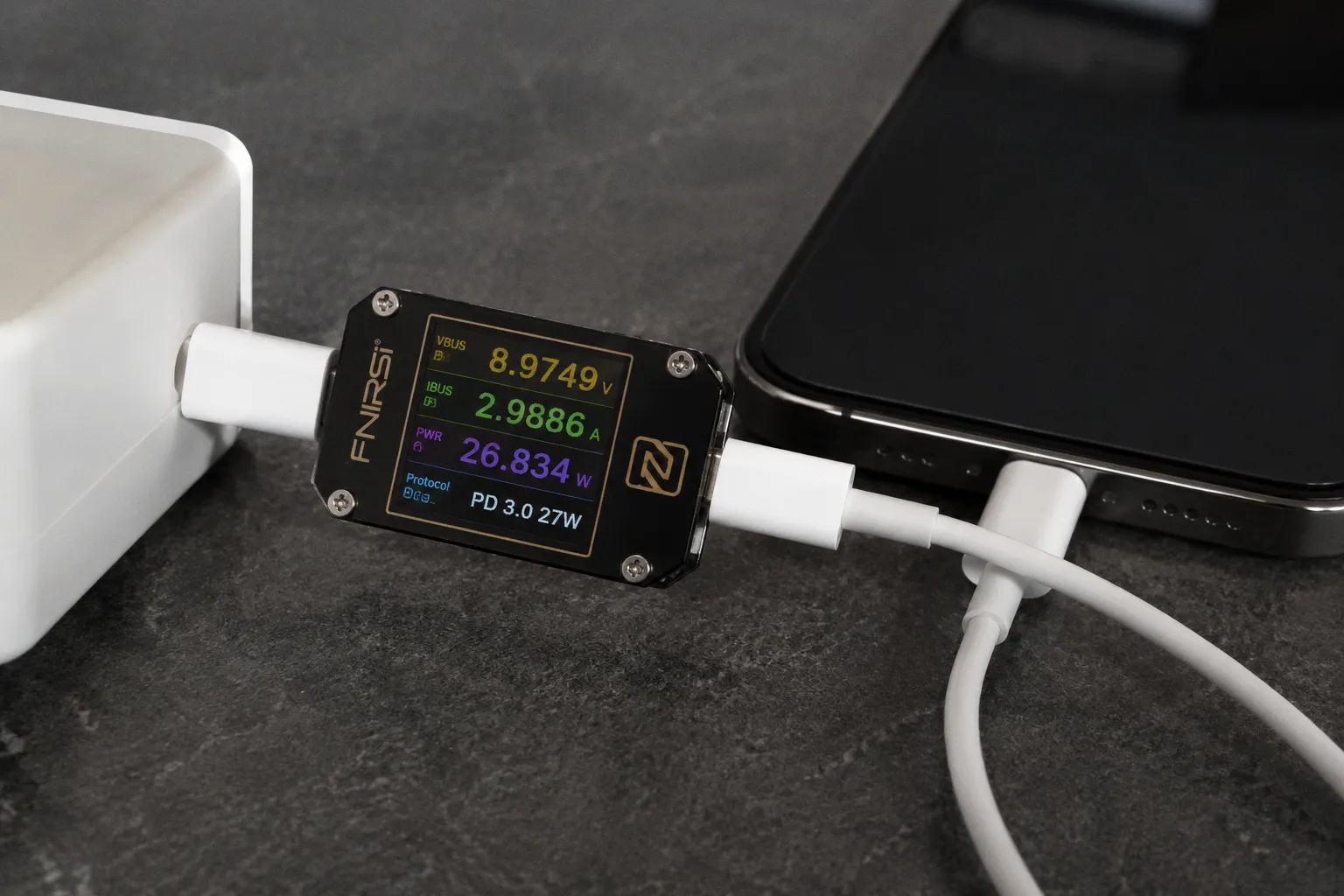

Ниже описано, как проверить — проверяем Power Delivery с помощью специализированного USB-C тестера (например, FNIRSI FNB58, AVHzY CT-3 или ChargerLAB POWER-Z). Это устройство подключается в разрыв между зарядным кабелем и адаптером питания.
Пошаговый алгоритм аппаратной проверки:
1. Подготовка оборудования. Убедитесь, что iPhone разряжен ниже 50% (при высоком уровне заряда контроллер принудительно снижает потребление, что сделает тест неинформативным). Используйте заведомо исправный оригинальный кабель USB-C и блок питания мощностью не менее 30 Вт с поддержкой Power Delivery.
2. Подключение тестера. Подключите USB-тестер к выходу блока питания. Кабель зарядки подключите к выходному порту тестера, а второй конец — к iPhone.
3. Фиксация этапа инициализации. В момент подключения на экране тестера отобразится процесс согласования профилей. Вы увидите скачок напряжения с базовых 5 В до 9 В. Это подтверждает, что триггер PD отработал успешно.
4. Мониторинг силы тока. При уровне заряда батареи до 50% сила тока должна находиться в диапазоне 2.5–3.0 А. Мощность на экране тестера должна составлять от 22 до 27 Вт в зависимости от конкретной модели (iPhone 15/16 Plus и Pro Max демонстрируют более высокие показатели, базовые модели — ближе к 20-22 Вт).
5. Анализ графика стабильности. Качественный процесс заряда характеризуется ровной линией напряжения и тока без резких пульсаций и скачков. Если напряжение постоянно проседает ниже 8.5 В или сила тока хаотично меняется от 1 А до 3 А, это свидетельствует о нестабильности работы ШИМ-контроллера адаптера или высоком сопротивлении кабеля.
Приборный метод позволяет быстро локализовать неисправность: если при замене кабеля параметры приходят в норму, старый кабель подлежит утилизации. Если же замена аксессуаров не меняет картину и тестер фиксирует аномально высокое потребление при сильном нагреве корпуса в области материнской платы, проблема кроется в пробое защитных диодов или выходе из строя микросхемы PMIC.
Программные алгоритмы iOS: как оптимизированная зарядка управляет нагревом
Операционная система iOS использует алгоритмы предиктивного управления питанием для минимизации термической деградации литий-ионных аккумуляторов. Ключевым инструментом здесь выступает функция «Оптимизированная зарядка» (Optimized Battery Charging).
Ее работа базируется на разделении процесса заряда на две выраженные фазы:
* Фаза быстрого заряда (Constant Current, CC). Длится от 0% до 80% емкости аккумулятора. В этот период контроллер запрашивает максимальный ток. Именно на этом этапе iPhone нагревается сильнее всего.
* Фаза насыщения (Constant Voltage, CV). При достижении 80% алгоритм переключает режим. Напряжение фиксируется на максимальной отметке, а сила тока начинает плавно снижаться. Тепловыделение на этом этапе падает практически до нуля.
Более того, функция анализирует ежедневный график использования устройства пользователем. Если смартфон оставляют на зарядке на всю ночь, iOS приостановит процесс на отметке 80% и доберет оставшиеся 20% непосредственно перед пробуждением владельца. Это позволяет избежать длительного нахождения аккумулятора под высоким напряжением при повышенной температуре, что существенно продлевает ресурс ячеек.
Сводная таблица допусков и оценка надежности компонентов
Для систематизации диагностических данных ниже приведена таблица нормальных электрических и температурных параметров для современных моделей iPhone при использовании протокола USB PD.
| Параметр / Состояние | Фаза CC (0% - 50% заряда) | Фаза CC (50% - 80% заряда) | Фаза CV (80% - 100% заряда) |
|---|---|---|---|
| Напряжение на входе (VBUS) | 8.8 В – 9.2 В | 8.9 В – 9.1 В | 4.9 В – 5.1 В (или 9 В при минимальном токе) |
| Сила тока (Current) | 2.2 А – 3.0 А | 1.5 А – 2.0 А | 0.1 А – 0.8 А |
| Потребляемая мощность | 20 Вт – 27 Вт | 13.5 Вт – 18 Вт | 0.5 Вт – 4 Вт |
| Температура корпуса (Tmax) | 32°C – 37°C | 30°C – 34°C | 25°C – 28°C (комнатная) |
| Статус теплового троттлинга | Возможен при внешней T > 25°C | Маловероятен | Исключен |
Ремонтопригодность цепей питания
Конструкция современных iPhone накладывает серьезные ограничения на ремонтопригодность узлов системы питания. Разъем USB-C распаян на гибком шлейфе, который также объединяет нижний микрофон и элементы антенного тракта. В случае физического износа или выгорания контактов порта требуется замена всего шлейфа целиком, что требует полной разборки устройства со снятием дисплейного модуля и вибромотора Taptic Engine.
Основной контроллер питания (PMIC) представляет собой микросхему в BGA-исполнении с высокой плотностью шаров подложки, расположенную на двухслойной материнской плате. Ремонт этого узла требует распайки половин платы на специализированном подогревочном столе и последующего реболлинга чипа под микроскопом. Данная операция относится к категории повышенной сложности и целесообразна только в специализированных сервисных центрах при наличии профессионального оборудования.
